Ketahui Daftar Gambar untuk Perencanaan Desain Rumah Beserta Fungsinya

Ketahui Daftar Gambar untuk Perencanaan Desain Rumah Beserta Fungsinya
12 Januari 2022    Edukasi, Tips, dan Trik
Ditulis oleh Fairus Rizki Nurrahmawati, S.Ars

Sudah siap merencanakan desain rumah? Sudah mempelajari istilah-istilah yang sering muncul saat proses desain rumah? Selagi menunggu desain Anda selesai digarap arsitek, tak ada salahnya Anda mengetahui daftar gambar untuk perencanaan desain rumah beserta fungsinya. Pasalnya, masing-masing gambar teknis memiliki manfaat yang berbeda.

Berikut dijabarkan daftar gambar rencana desain rumah dan fungsinya sehingga Anda tahu apa saja fungsi tiap gambar teknis yang dibuat oleh Emporio Architect.

A. Gambar Teknis Arsitektur

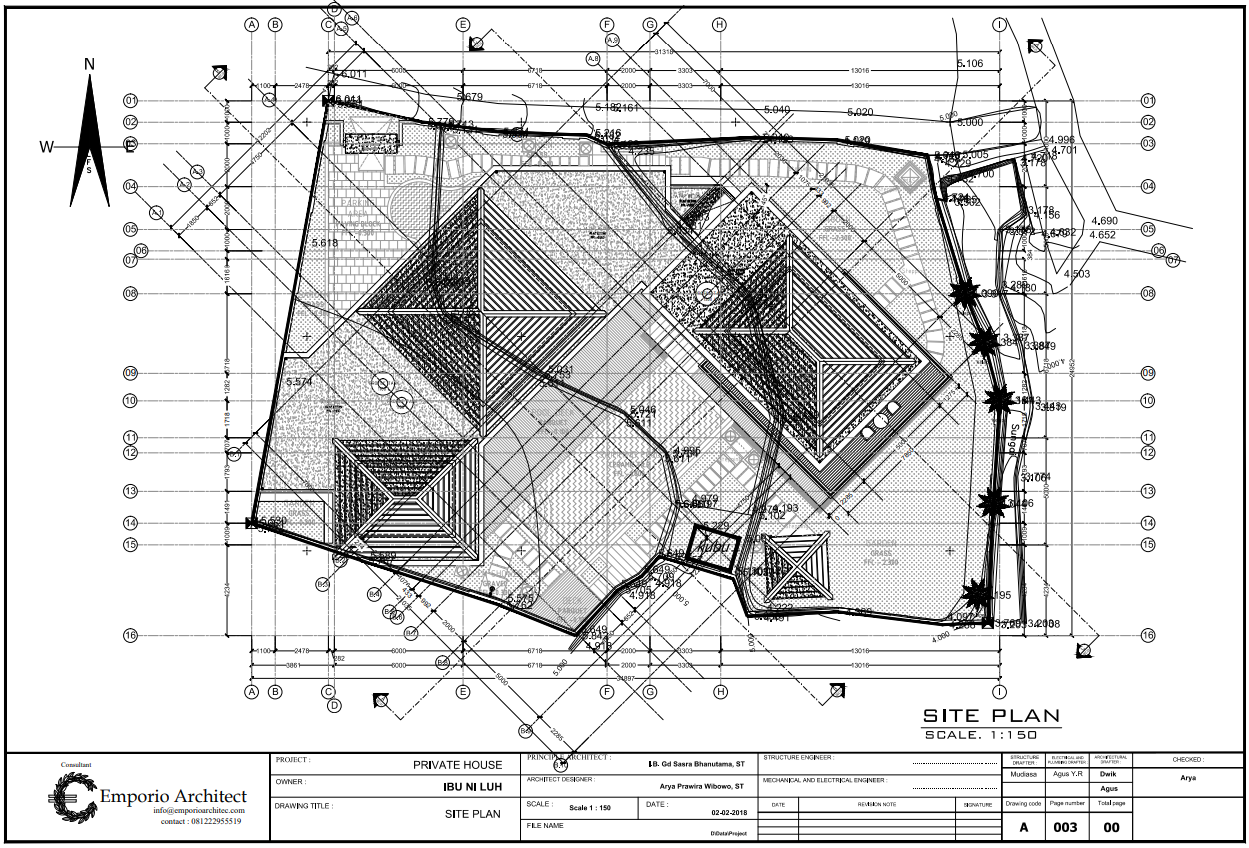

1. Siteplan

Site Plan

Gambar site plan biasanya bisa dilihat di halaman awal gambar teknis. Site plan menunjukkan desain rencana bangunan secara garis besar dengan berbagai unsur penunjang di dalamnya termasuk bentuk atap, besaran dan batas lahan, denah lantai dasar bangunan, letak jalan dan pohon hingga fasilitas umum disekitarnya disertai skala, dimensi, mata angin, garis potongan dan simbol-simbol lainnya.

Melalui site plan, Anda bisa melihat gambaran kasar suatu desain yang cukup lengkap namun tidak terlalu detail. Secara sederhana, siteplan ini terlihat seperti sebuah potret bangunan yang difoto dari langit menggunakan kamera drone.

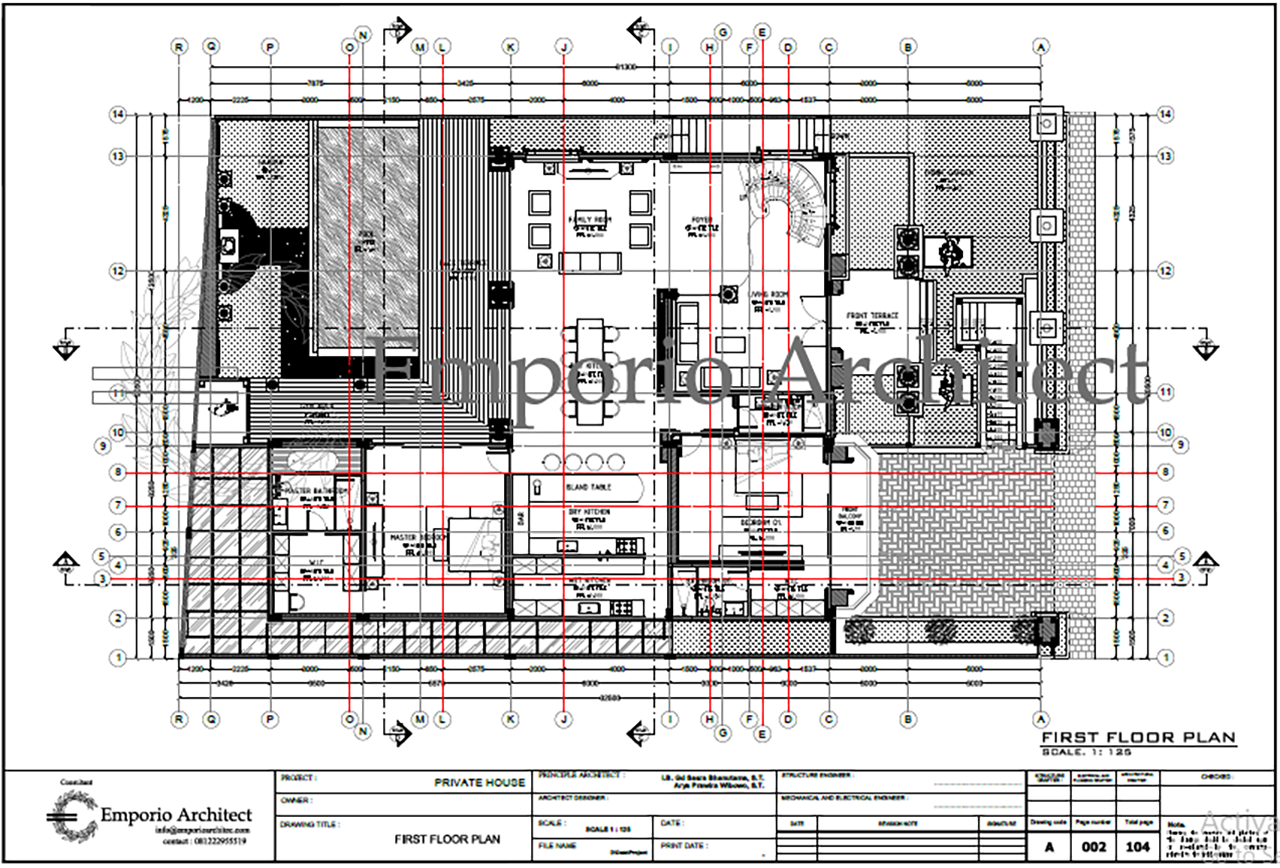

2. Denah Tiap Lantai

denah tiap lantai

Gambar denah memperlihatkan sirkulasi, tata ruang, tata perabot, levelling, letak bukaan hingga nama tiap ruang di tiap lantai pada desain bangunan. Bila bangunan rencananya punya 4 lantai, maka gambar denah juga berjumlah 4 gambar yang terbagi dalam gambar denah basement, lantai dasar, lantai satu, lantai dua dan seterusnya.

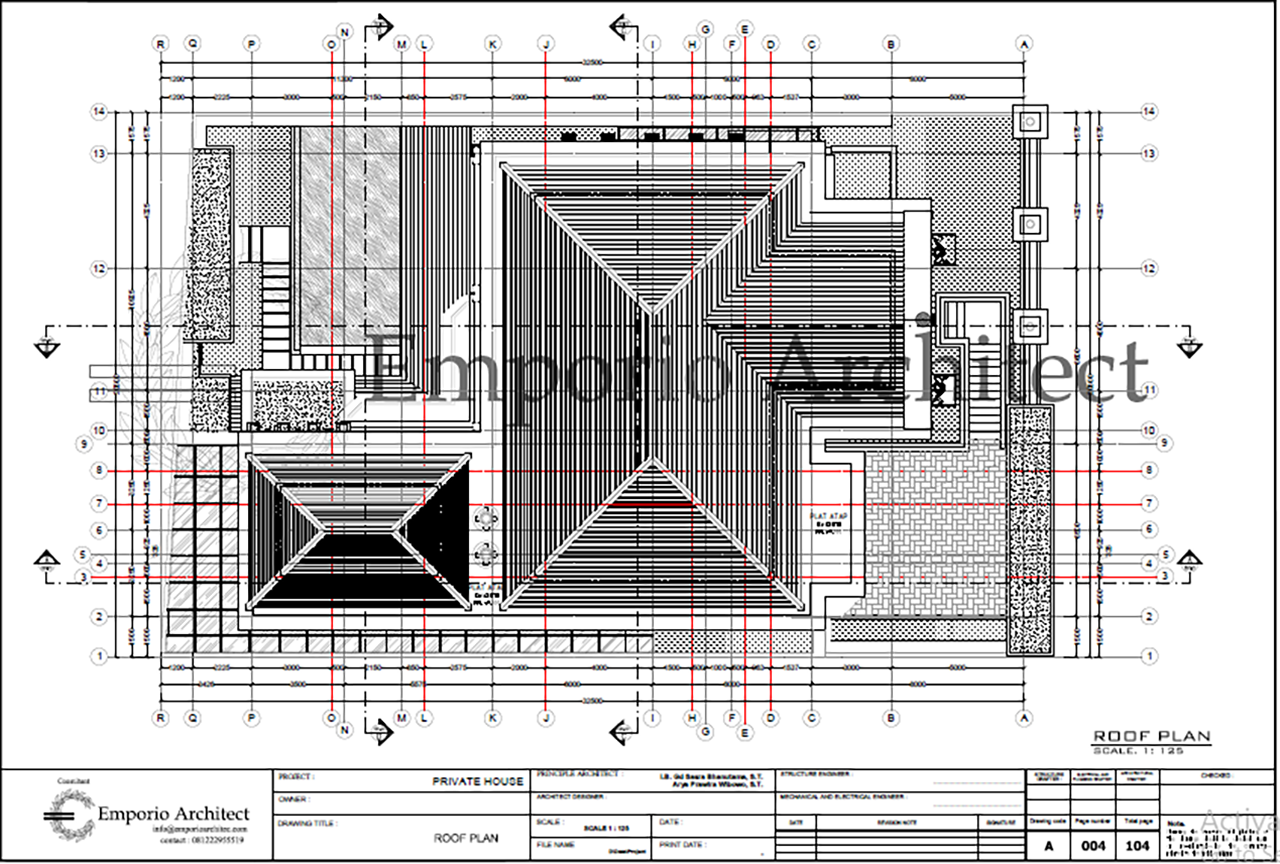

3. Denah Atap

denah atap

Tak beda jauh dengan denah tiap lantai, denah atap menunjukkan rancangan/gambaran  bentuk atap rumah yang akan dibangun. Sekilas, gambar denah atap terlihat mirip dengan gambar siteplan.

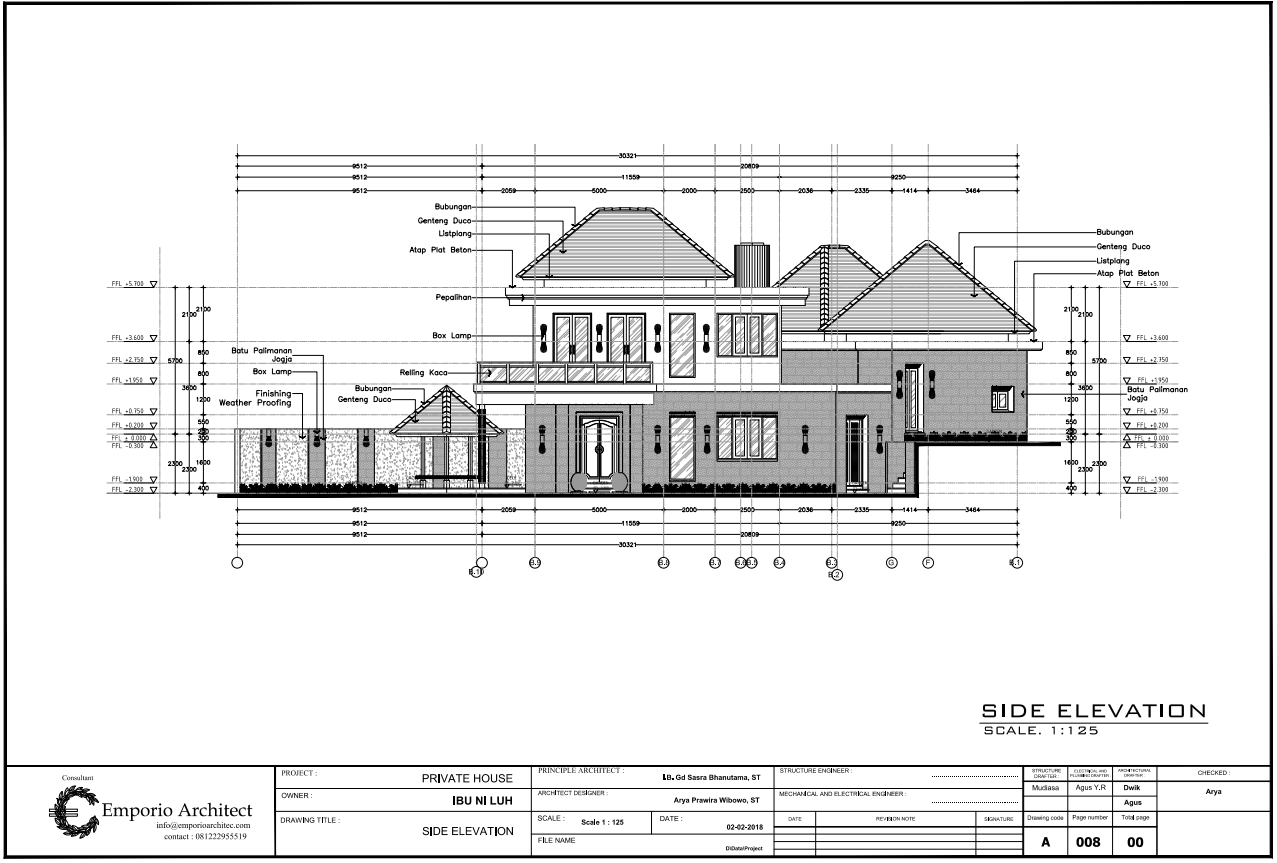

4. Tampak (Depan, Samping Kanan, Samping Kiri, Belakang)

tampak

Gambar tampak menunjukkan desain tampilan/eksterior bangunan, mulai dari dimensi, proporsi, gaya arsitektur, bentuk, warna dan material yang digunakan hingga elevasi atau tinggi pendeknya suatu bidang pada bangunan.

Gambar tampak memperlihatkan semua sisi bangunan, mulai dari gambar tampak depan, tampak samping kiri, tampak samping kanan dan tampak belakang desain rumah.

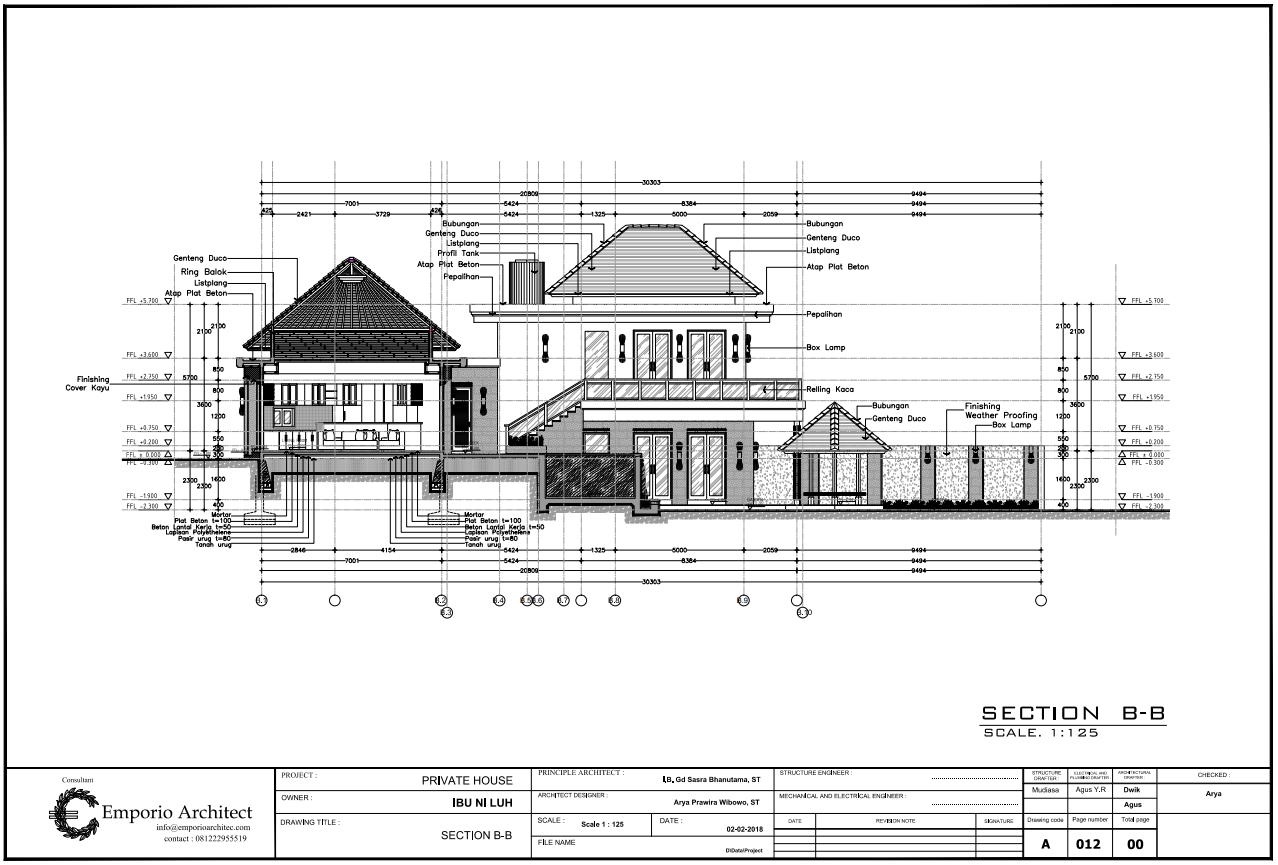

5. Potongan (A-A, B-B, C-C, D-D)

potongan

Gambar potongan terlihat seperti bangunan yang dipotong dan menunjukkan lapisan bahan-bahan yang menyusun bangunan serta konstruksi & strukturnya dari atap hingga ke pondasi. Gambar potongan juga menunjukkan proporsi dan elevasi bangunan serta tampilan interior.

Pada gambar potongan, semua yang terkena garis potongan seakan terbelah dan terlihat tiap bagiannya. Gambar potongan pada buku gambar teknis berjumlah sebanyak garis potongan pada denah, umumnya terdapat gambar potongan A-A, B-B, C-C dan D-D.

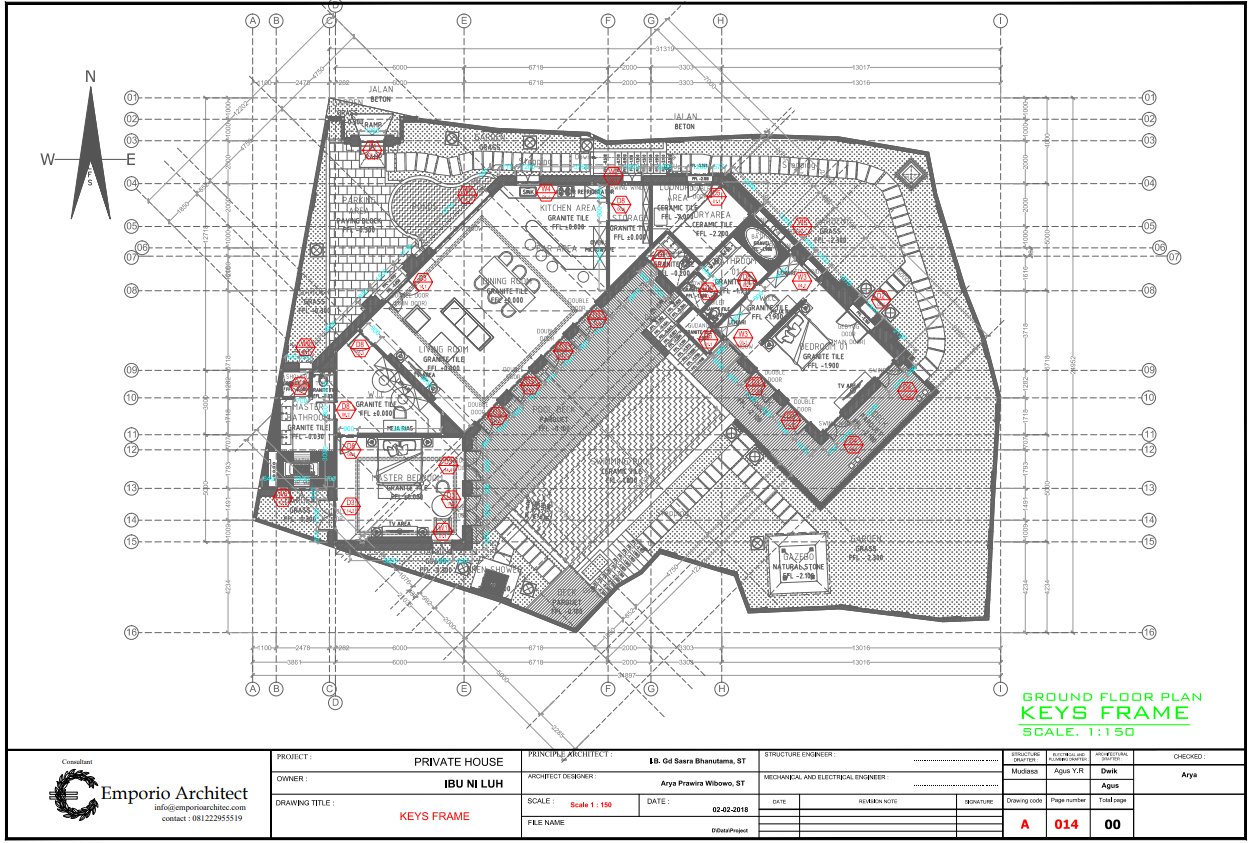

6. Denah Rencana Kusen Pintu & Jendela

rencana kusen

Gambar rencana kusen memperlihatkan denah lantai beserta simbol-simbol yang merujuk pada letak kusen atau bukaan pada suatu lantai. Simbol-simbol pada gambar rencana kusen menunjukkan jenis atau type kusen yang digunakan, yang akan diperjelas pada gambar detail.

Sama seperti sebelumnya, tiap lantai bangunan memiliki gambar rencana kusen yang berbeda. Dengan begitu terdapat denah rencana kusen pintu & jendela lantai dasar dan seterusnya hingga denah rencana kusen pintu & jendela denah atap.

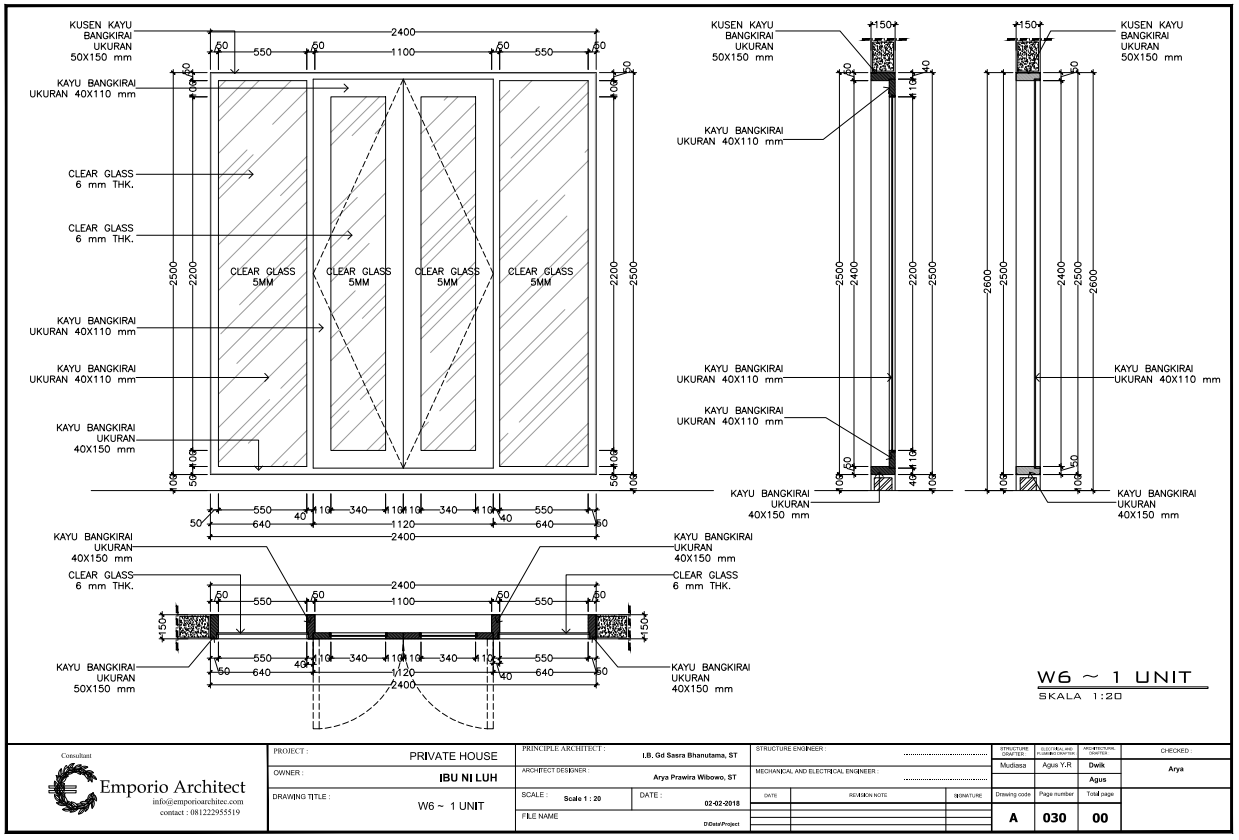

7. Detail Kusen

 detail kusen

Gambar detail kusen, jendela dan pintu merupakan versi mendetail dari gambar rencana kusen pintu & jendela. Gambar detail kusen, jendela & pintu menunjukkan denah, tampak dan potongan kusen, jendela & pintu dimana ukuran, jenis & nama material yang digunakan bisa diketahui lebih detail.

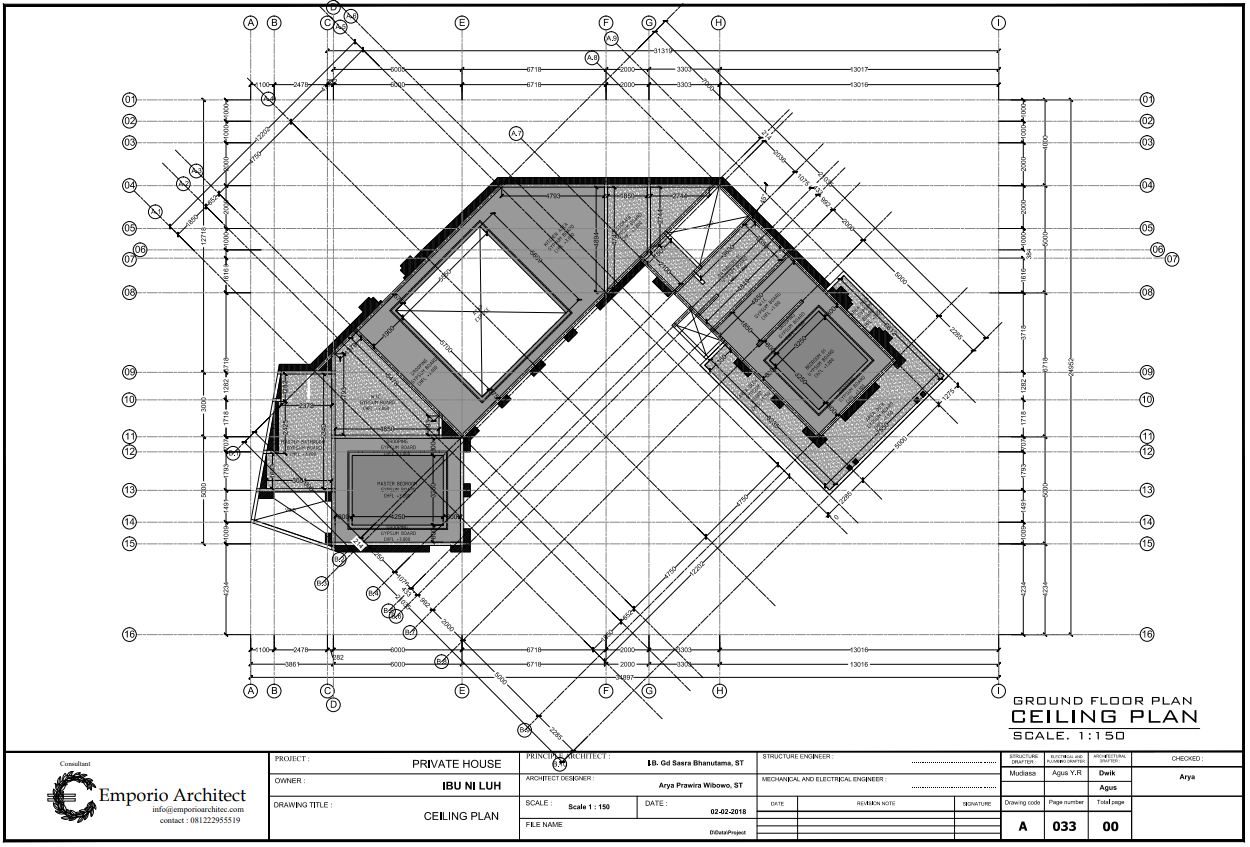

8. Rencana Plafond (tiap lantai)

rencana plafond

Gambar rencana plafond memperlihatkan rencana perletakan komponen rangka langit-langit atau plafond pada tiap lantai bangunan, lengkap dengan ukuran, skala dan nama material penyusun rangka plafon. Gambar rencana plafon berjumlah 1 lembar di tiap lantai bangunan.

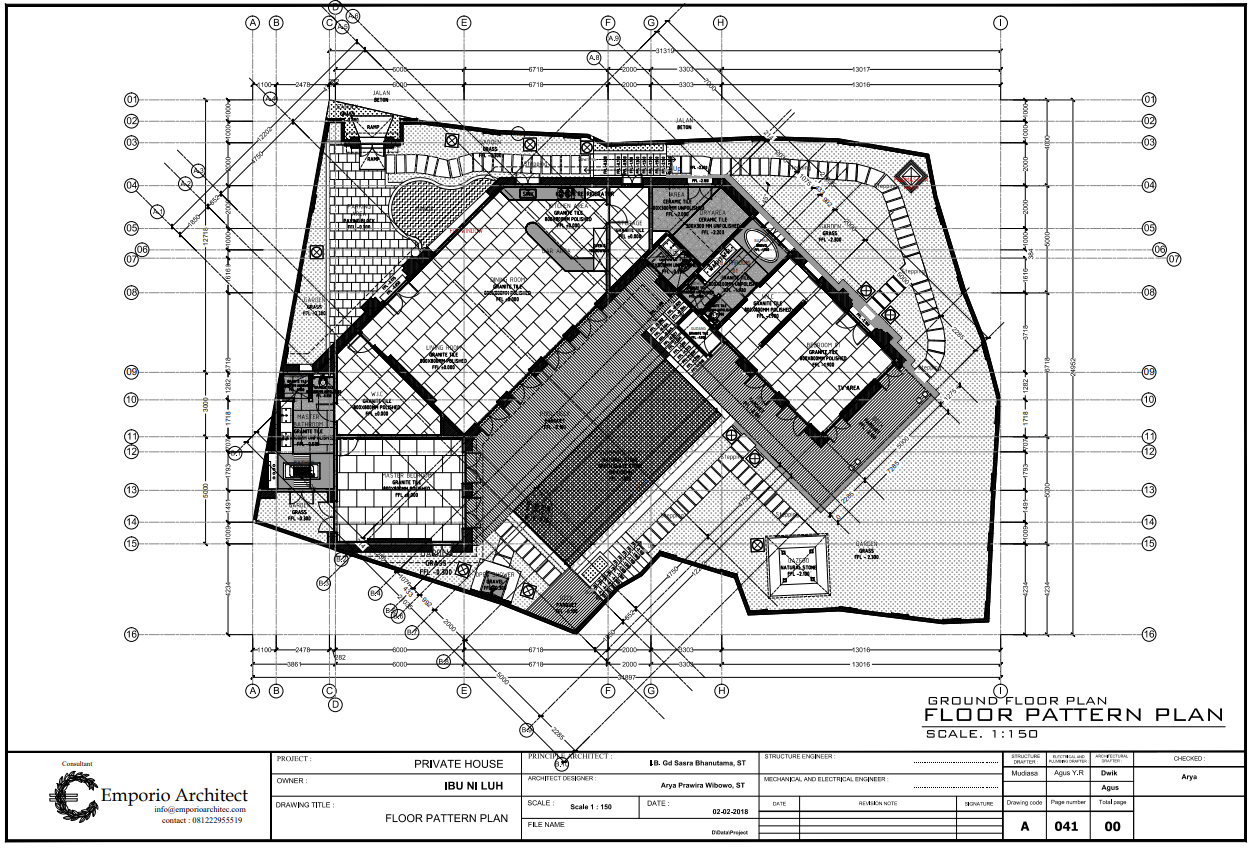

9. Rencana Pola Lantai (tiap lantai)

rencana pola lantai

Sesuai namanya, rencana pola lantai menunjukkan perletakan material penutup lantai, lengkap dengan pola susunan, jenis, dimensi, warna material yang digunakan hingga elevasi area lantai. Gambar rencana pelantaian berjumlah 1 untuk masing-masing lantai bangunan.

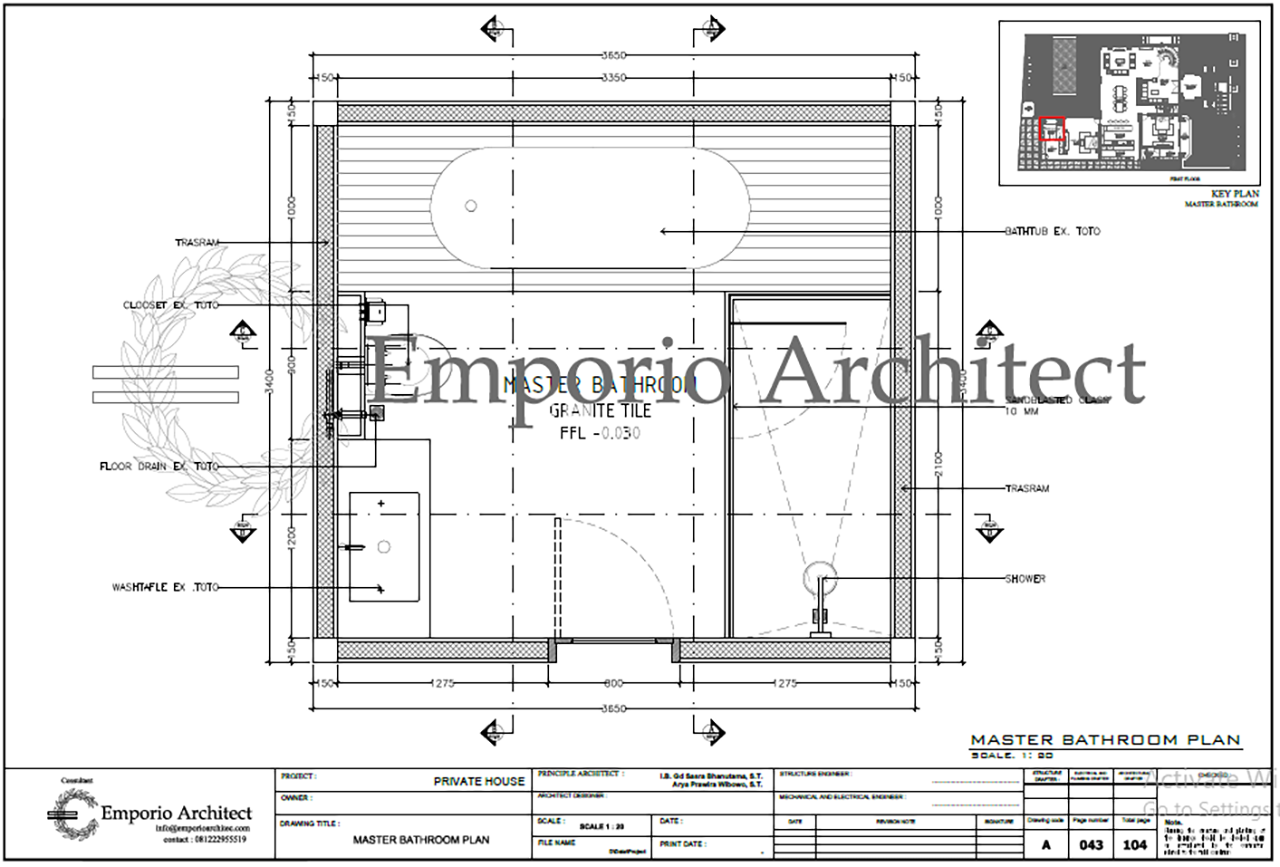

10. Denah Kamar Mandi Utama

denah kamar mandi utama

Denah kamar mandi utama mencakup berbagai komponen yang sama seperti denah lantai bangunan, hanya saja yang disoroti adalah bagian kamar mandi utamanya saja.

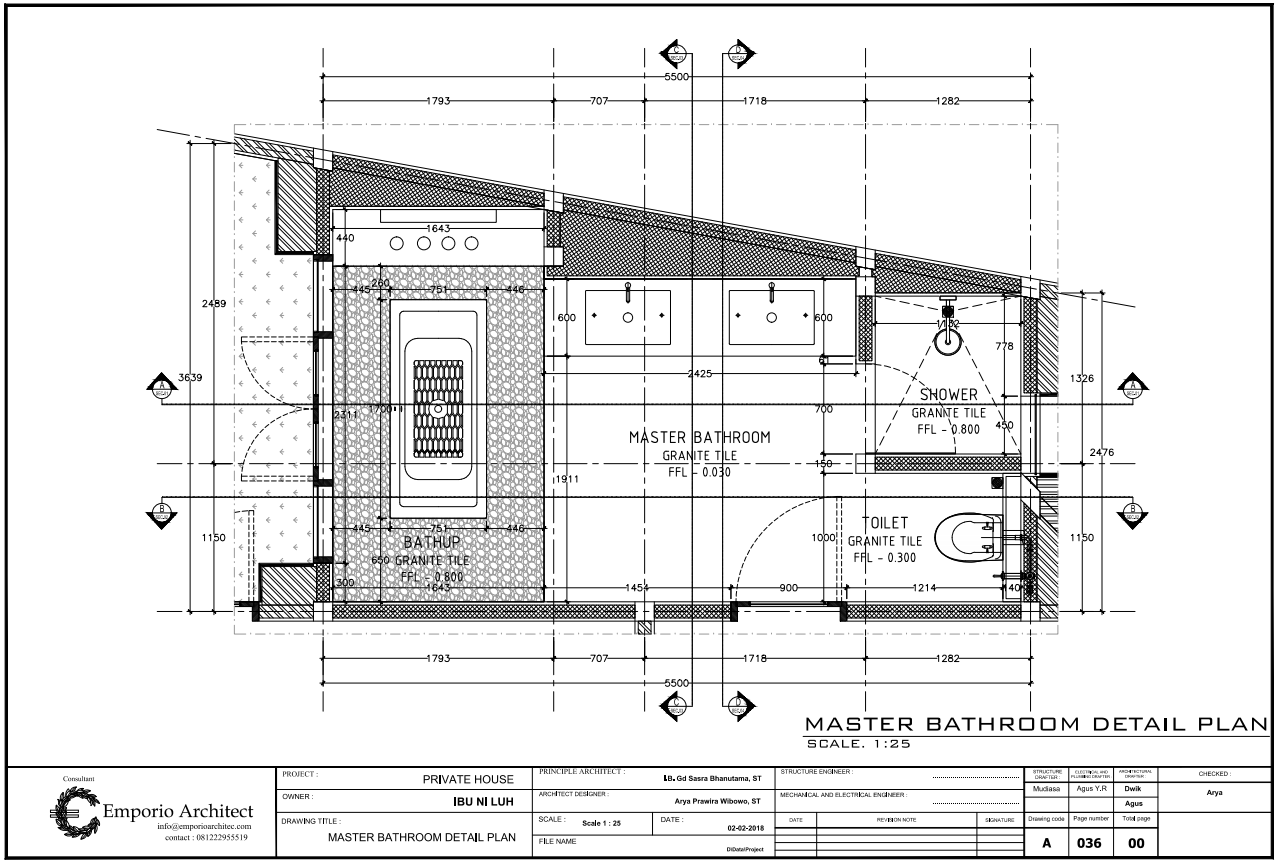

11. Detail Kamar Mandi Utama (dengan potongan A-A, B-B, C-C, D-D)

detail kamar mandi utama

Gambar detail kamar mandi utama memperlihatkan potongan A-A, B-B, C-C dan D-D kamar mandi utama dalam skala yang lebih besar sehingga dimensi, garis potongan, jenis material, elevasi lantai, letak dan arah bukaan, struktur dan konstruksi, tata perabot hingga tampilan kamar mandi utamanya terlihat jelas dan detail dari plafon hingga ke pondasi atau lantainya.

12. Denah Tangga Tiap Lantai

denah tangga tiap lantai

Gambar denah tangga memperlihatkan rencana, bentuk dan tampilan tangga dalam skala yang lebih besar. Gambar ini berisi informasi mengenai bentuk tangga dan elevasi tiap anak tangga.

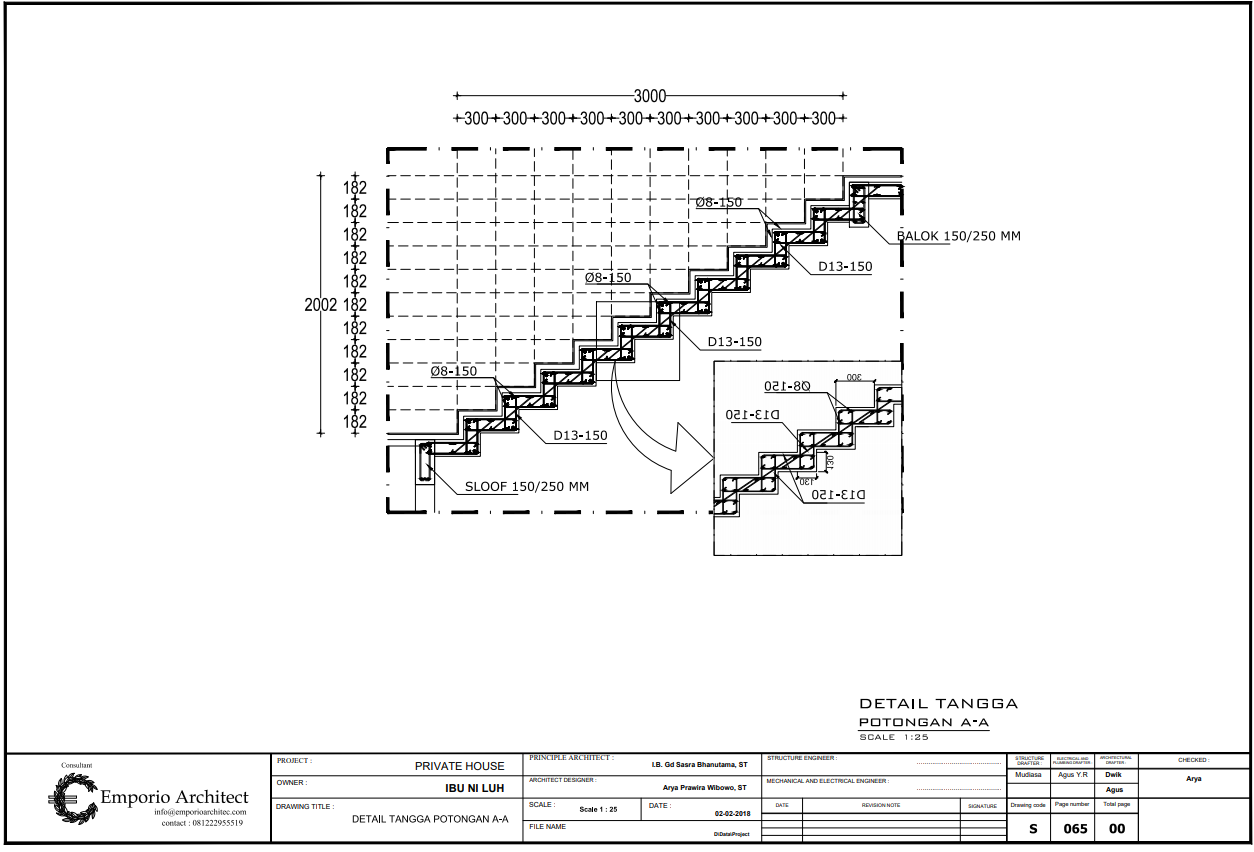

13. Detail Tangga Tiap Lantai

detail tangga

Seperti namanya, gambar detail dan struktur tangga memperlihatkan detail dan potongan tangga dalam skala yang lebih besar. Gambar ini berisi informasi mendetail mengenai material penyusun tangga, bentuk tangga, elevasi tiap anak tangga, dimensi tangga hingga struktur dan konstruksi tangga. Tiap denah tangga di tiap lantai punya gambar detail tangganya tersendiri.

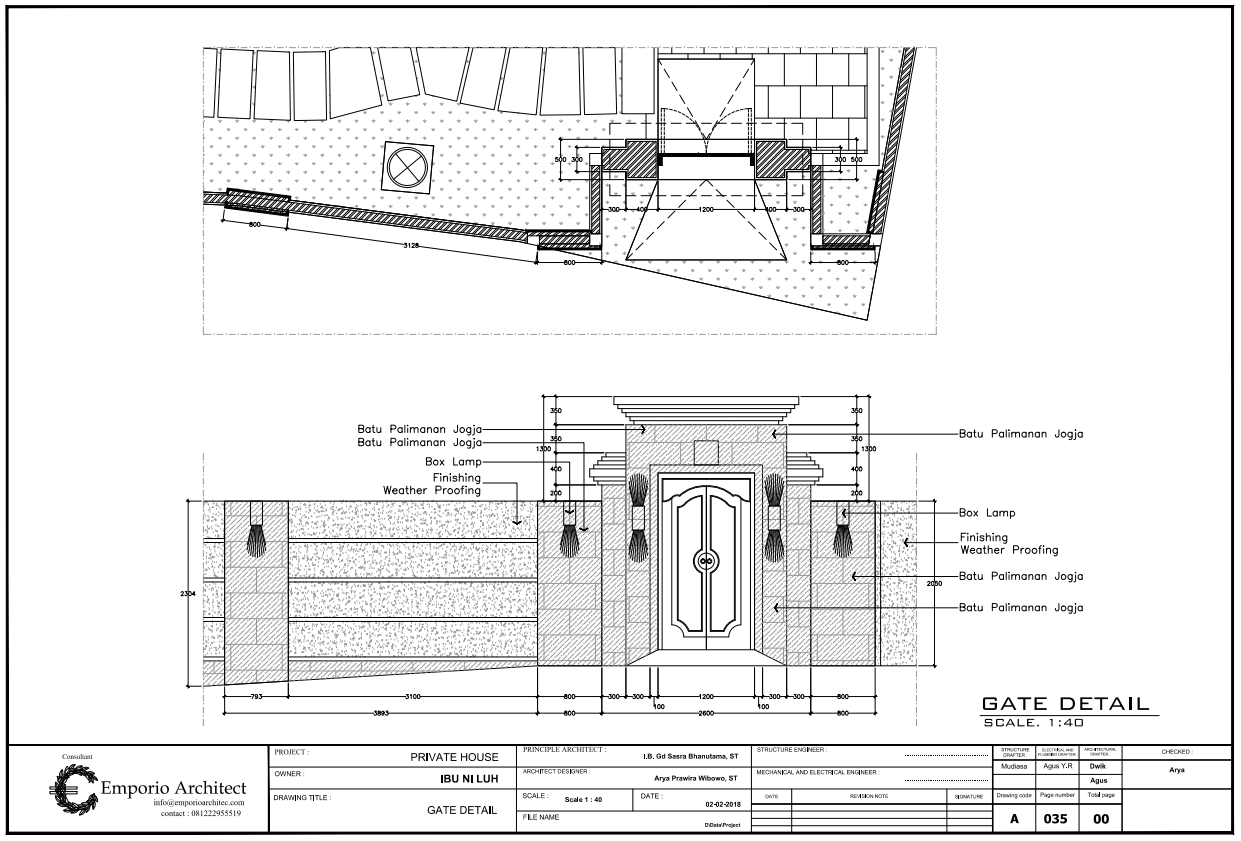

14. Detail Pagar

detail pagar

Detail pagar memperlihatkan gambar potongan dan tampak depan pagar dalam skala yang lebih besar sehingga segala informasi mengenai dimensi, proporsi, bentuk, jenis dan warna material untuk finishing pagar rumah dapat terlihat lebih jelas dan mendetail.

B. Gambar Teknis Mekanikal, Elektrikal & Plumbing (MEP)

1. Rencana Elektrikal (Titik Lampu & Saklar) Tiap Lantai

rencana elektrikal

Rencana elektrikal titik lampu & saklar memperlihatkan denah tiap lantai lengkap dengan simbol-simbol yang melambangkan titik rencana perletakan lampu & saklar dari basement, lantai satu, lantai dua dan seterusnya hingga atap beserta jalur pengkabelannya.

Tak hanya titik perletakan lampu dan saklarnya saja, informasi mengenai jumlah titik lampu juga tersedia sehingga memudahkan perencanaan dan pembelian lampu saat pembangunan.

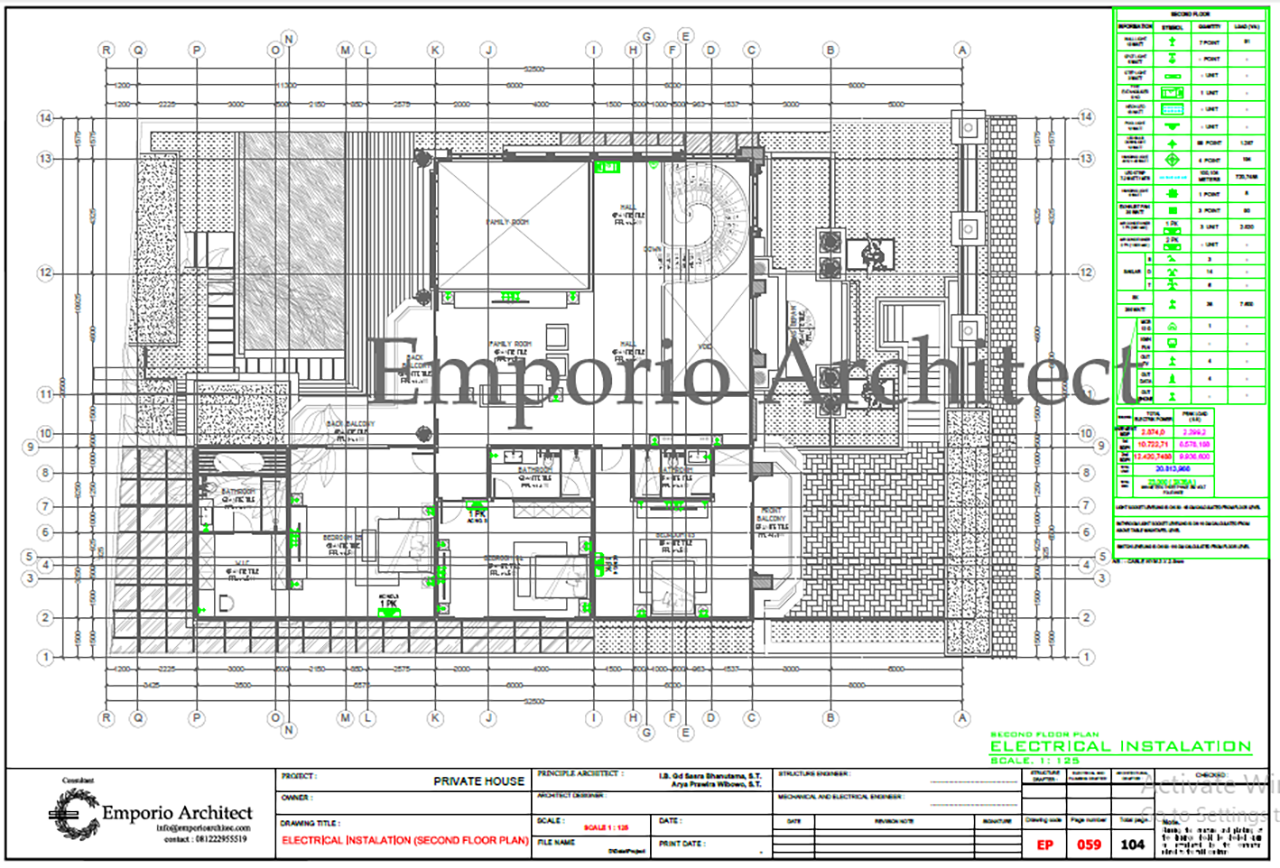

2. Rencana Elektrikal (Stop Kontak & AC) Tiap Lantai

Rencana Elektrikal (Stop Kontak, AC) Tiap Lantai

Sedangkan rencana elektrikal stop kontak & AC memperlihatkan denah tiap lantai lengkap dengan simbol-simbol yang melambangkan titik rencana perletakan stok kontak dan AC di tiap lantai beserta jalur kabelnya.

Tak hanya titik perletakan lampu dan saklarnya saja, informasi mengenai jumlah stop kontak juga tersedia sehingga memudahkan saat proses pembangunan nantinya.

Umumnya rencana elektrikal digabung sehingga gambar tiap lantai menunjukkan jumlah dan titik rencana perletakan lampu, stok kontak, saklar dan AC sekaligus, 1 lembar per lantai.

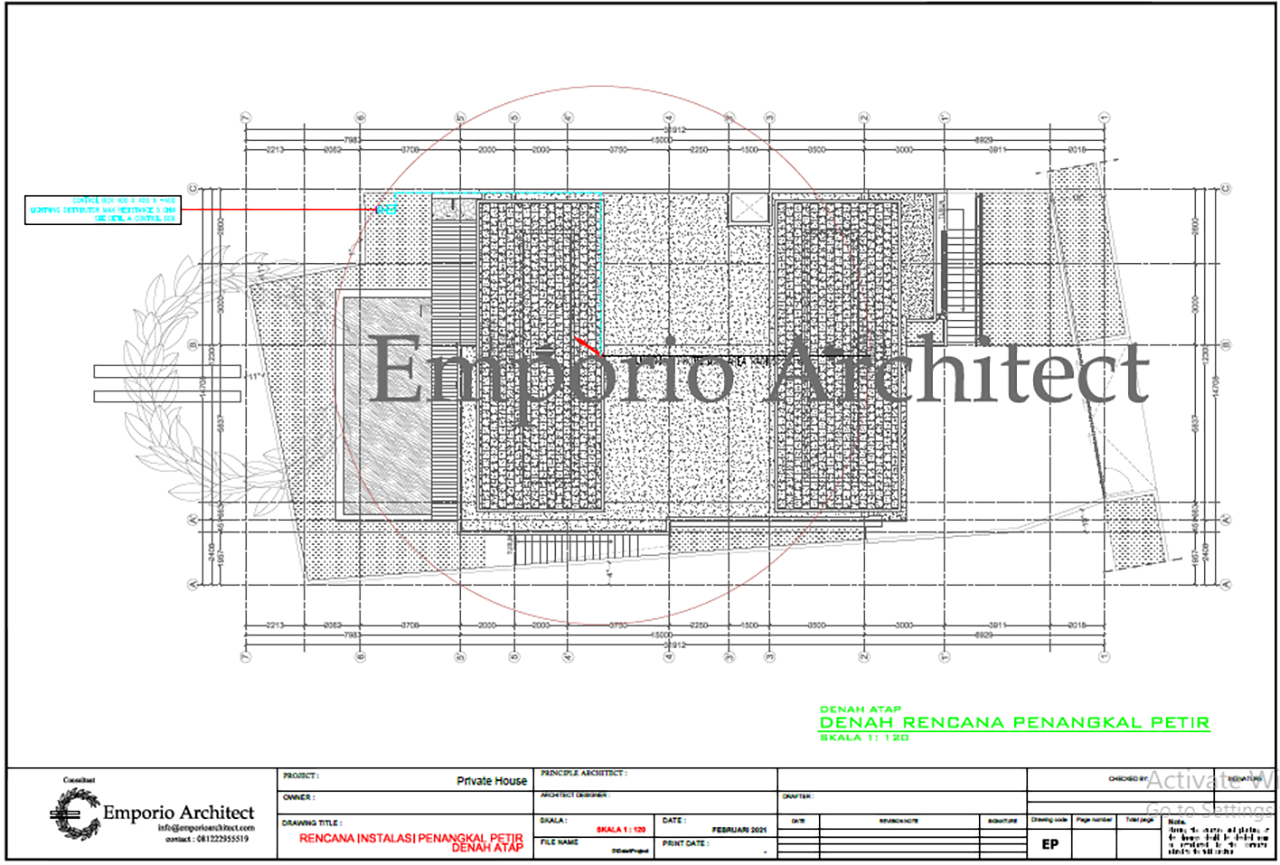

3. Denah Rencana Penangkal Petir

denah rencana penangkal petir

Gambar denah rencana penangkal petir menunjukkan tampak atas bangunan beserta rencana perletakan penangkal petir pada atap rumah beserta jalurnya.

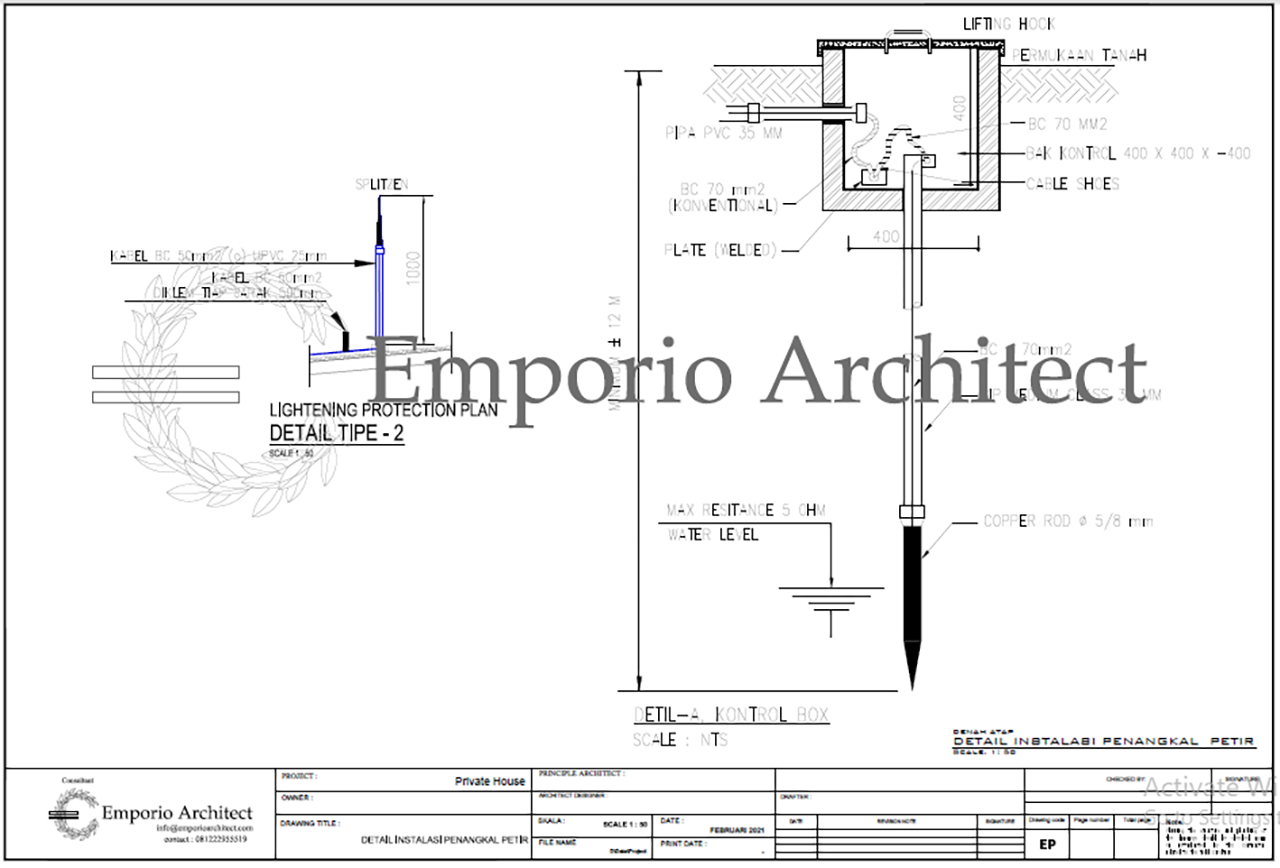

4. Detail Penangkal Petir

detail penangkal petir

Sedangkan detail penangkal petir memperlihatkan sistem penangkal petir dalam skala yang lebih besar sehingga bentuk, ukuran, material dan sebagainya terlihat lebih jelas dan detail.

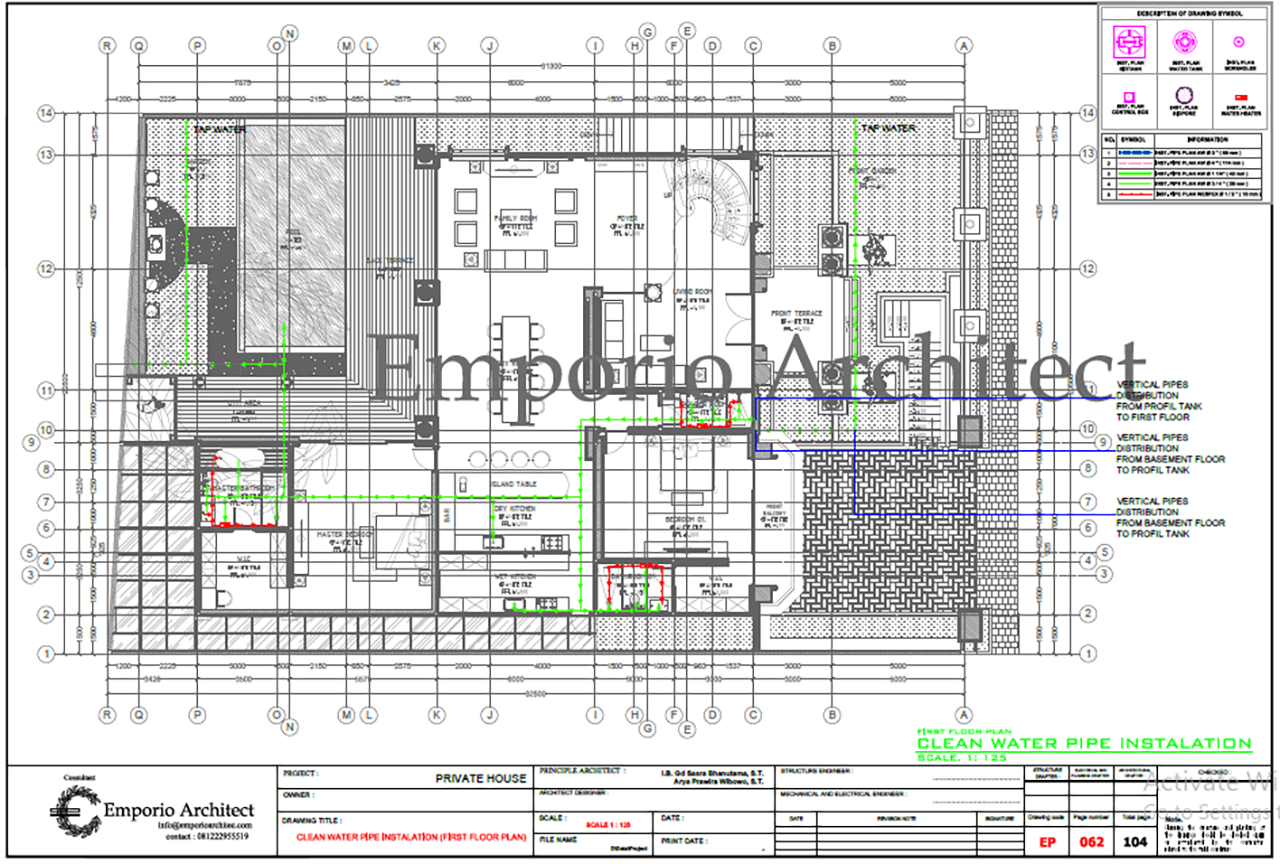

5. Rencana Instalasi Air Bersih/Dingin & Air Panas (Tiap Lantai)

rencana instalasi air bersih

Gambar rencana instalasi air bersih/dingin dan air panas memperlihatkan denah lantai berisi simbol yang melambangkan titik letak air bersih dan air panas beserta jalur pemipaannya.

Nantinya tiap lantai bangunan punya gambar rencana instalasi air biasa/dingin dan air panas tersendiri. Bila pada suatu project rumah tidak ada sistem air panas, maka gambar ini hanya akan menunjukkan sistem air bersih atau air dinginnya saja.

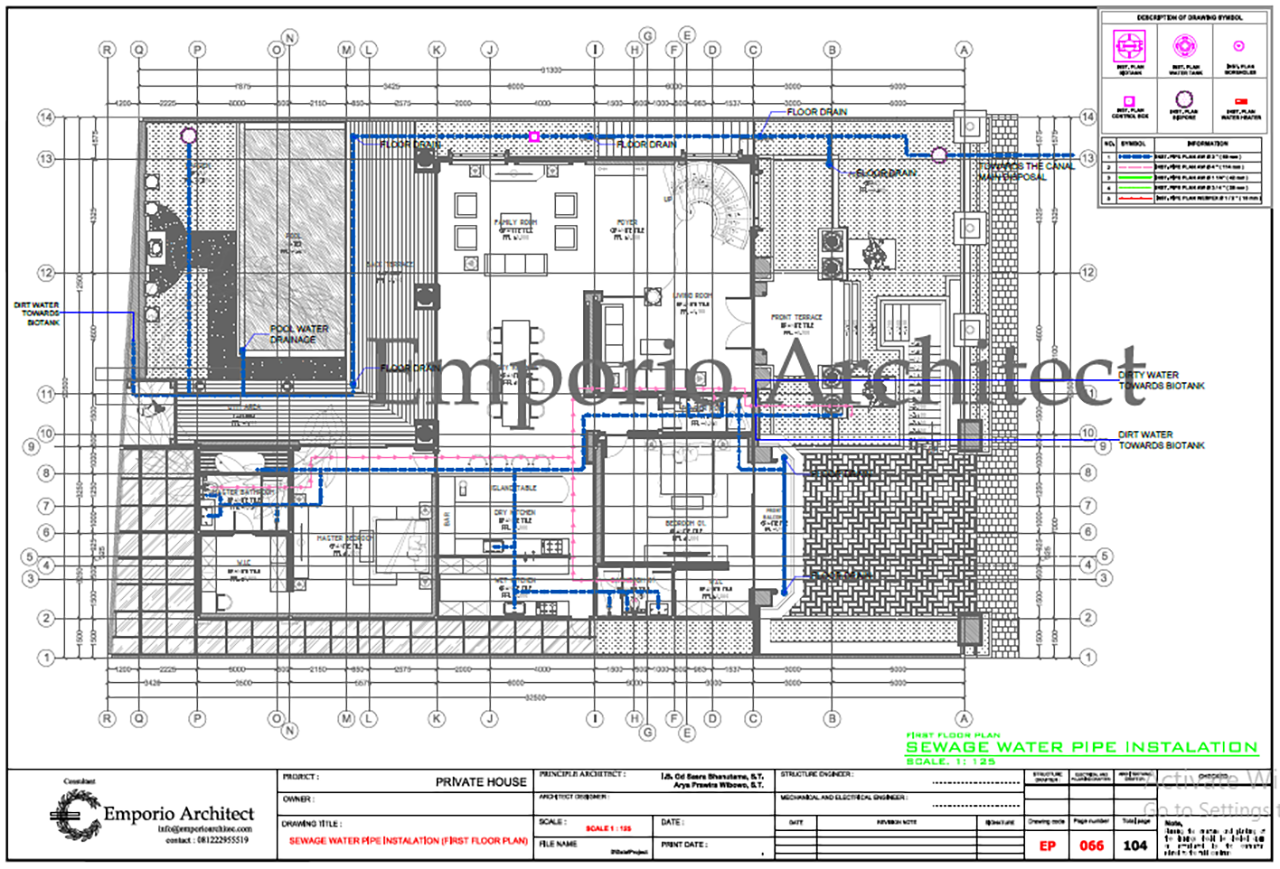

6. Rencana Instalasi Air Kotor, Air Buangan & Air Hujan (Tiap Lantai)

rencana instalasi air kotor

Seperti namanya, rencana instalasi air kotor, air hujan & air buangan menggambarkan denah lantai serta simbol yang melambangkan rencana perletakan hingga jalur instalasi pemipaan air kotor, air hujan dan buangan pada tiap lantai bangunan dari basement hingga ke atap.

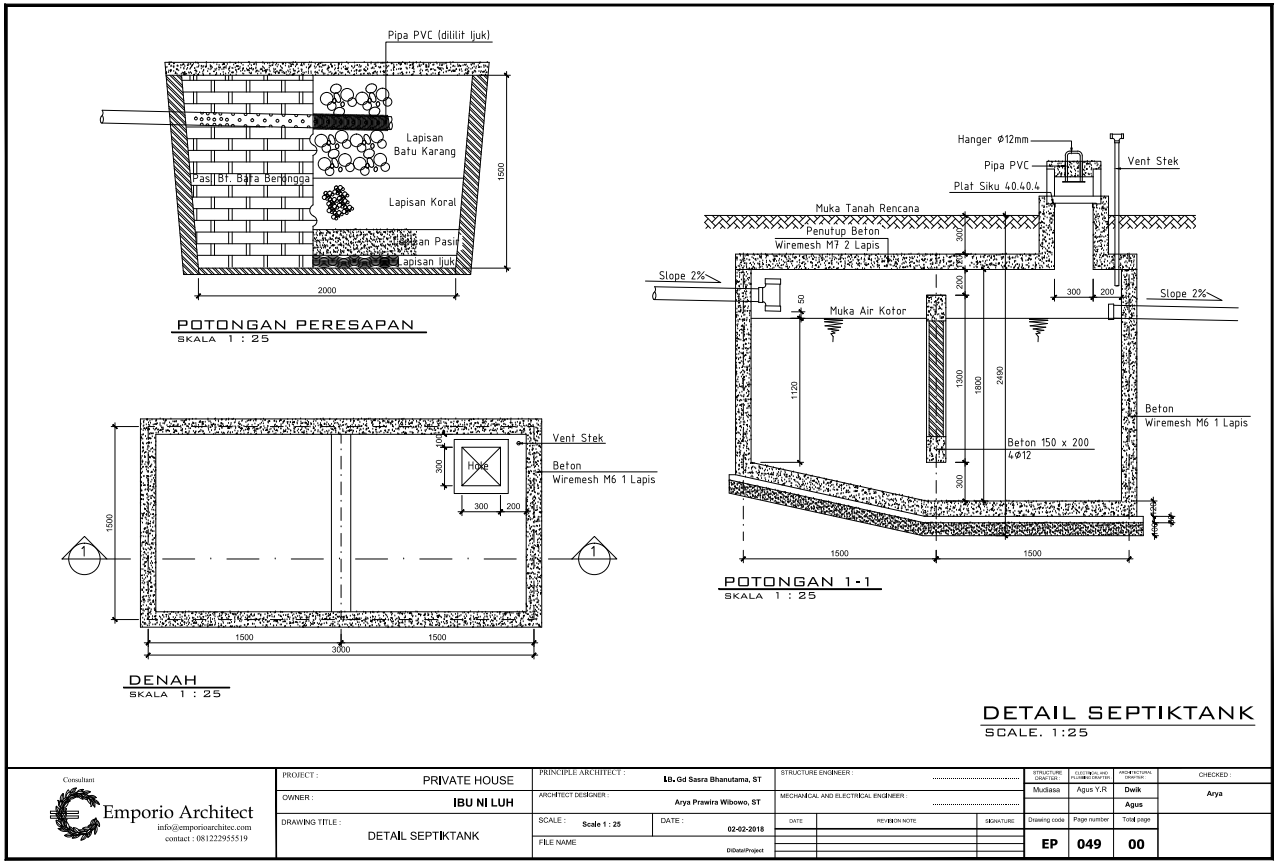

7. Detail Septictank/Biotank

detail septictank

Detail septiptank/biotank memperlihatkan gambar denah serta potongan septiptank/biotank dalam skala yang lebih besar sehingga bentuk, tampilan, lapisan, material yang digunakan hingga dimensi/ukurannya terlihat lebih jelas.

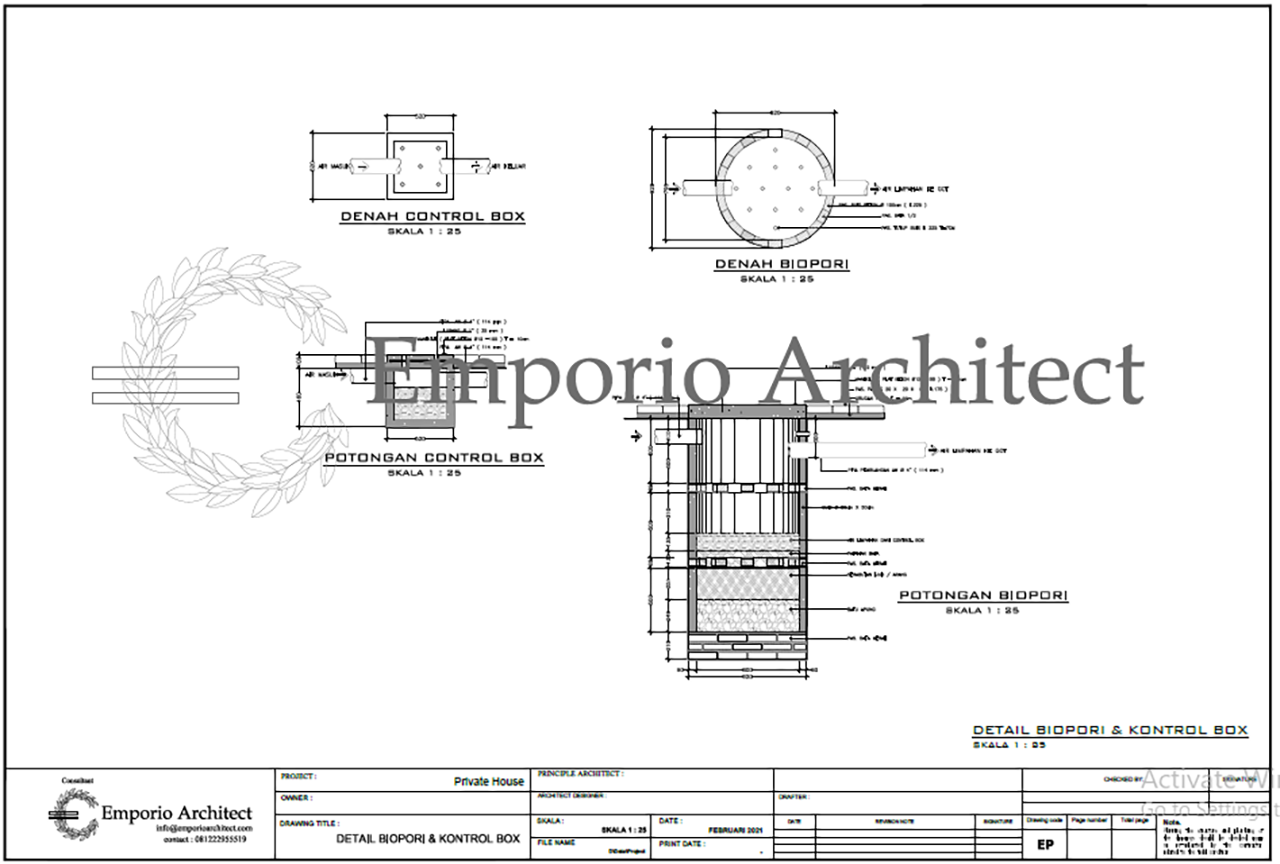

8. Detail Control Box & Biopori

detail control box

Detail peresapan (control box & biopori) menunjukkan denah serta potongan area resapan air hujan/biopori dan control box dalam skala yang lebih besar sehingga bentuk, susunan, jenis material yang digunakan hingga dimensinya terlihat lebih detail dan jelas.

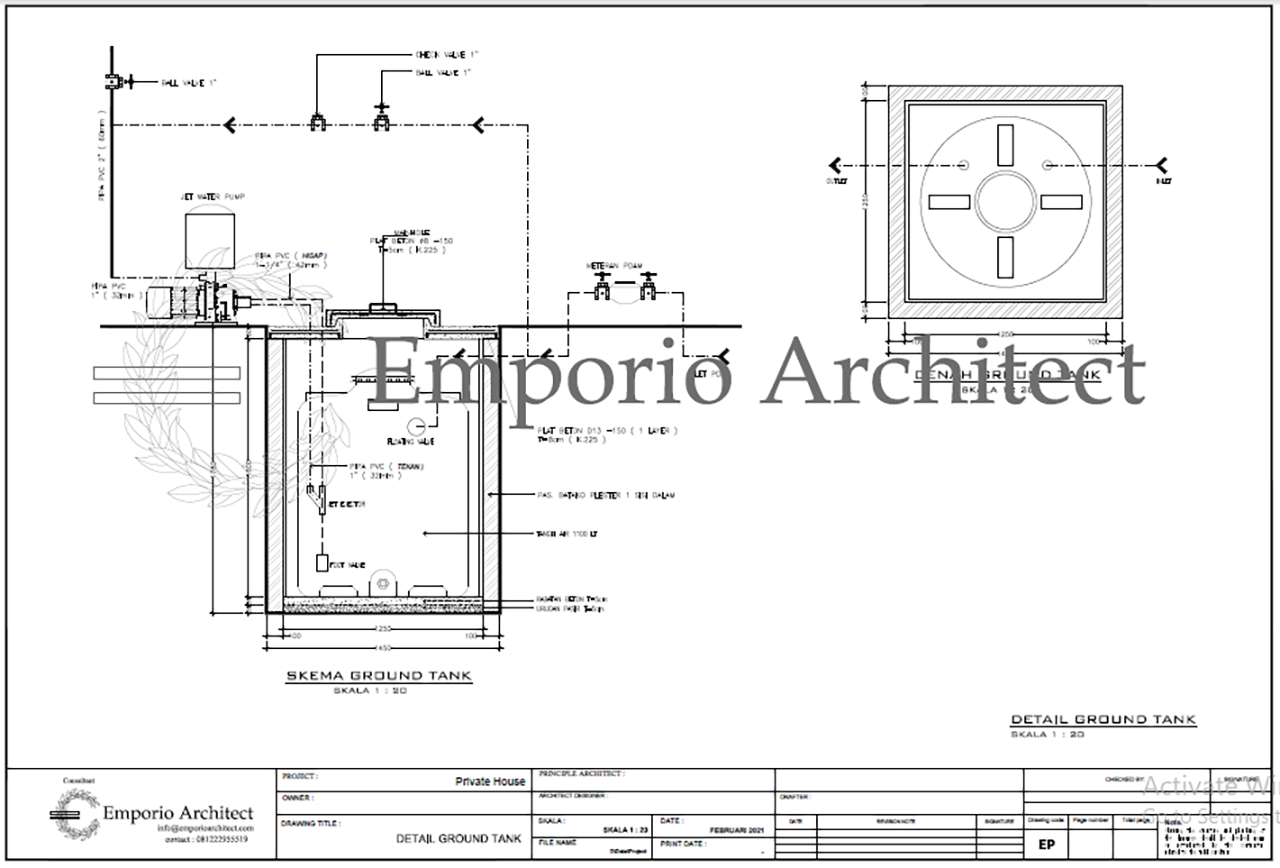

9. Detail Ground Tank

detail ground tank

Seperti namanya, gambar detail ground tank memperlihatkan denah sekaligus skema ground tank dalam skala yang lebih besar sehingga bentuk, ukuran, material hingga alur pemipaannya dapat terlihat lebih jelas.

C. Gambar Teknis Struktural

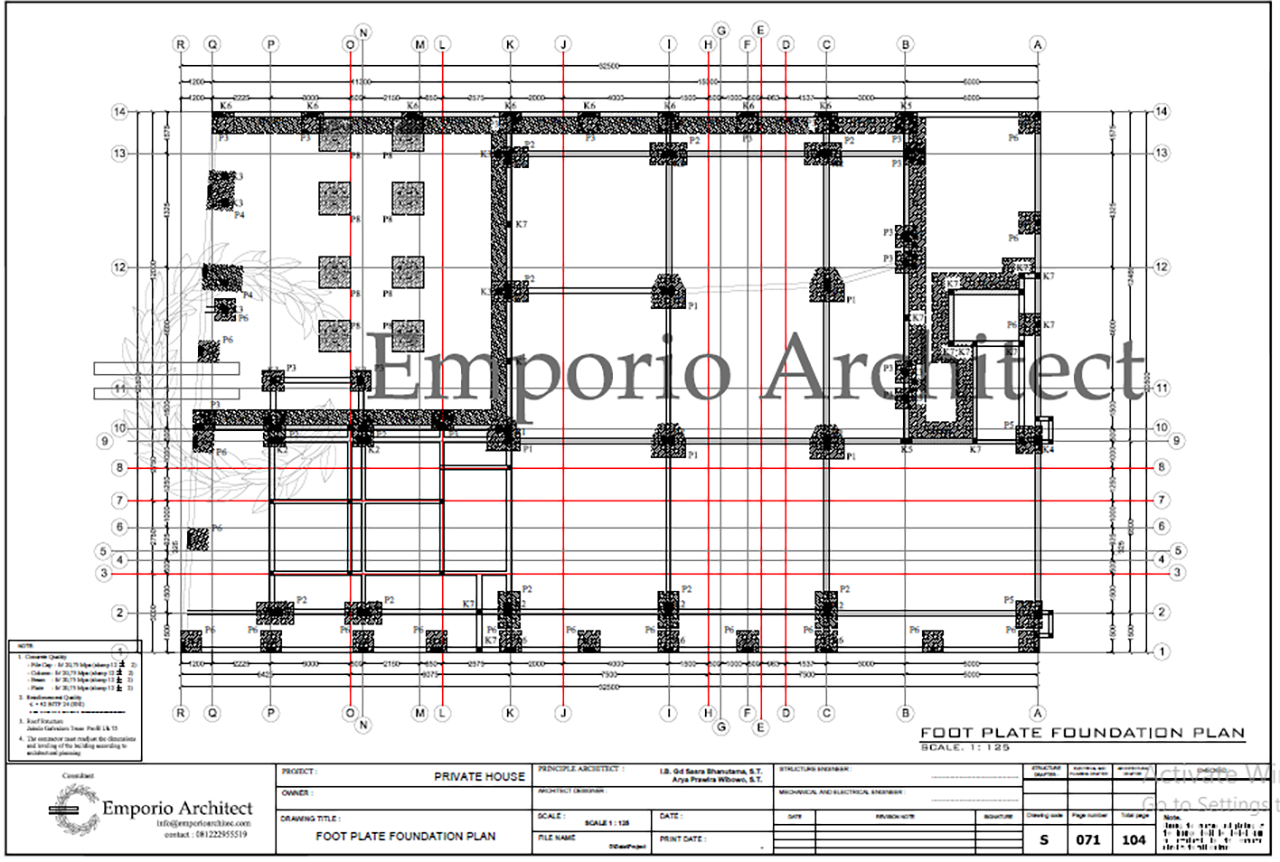

1. Denah Pondasi Telapak / Borepile

denah pondasi telapak

Denah pondasi telapak / borepile menggambarkan denah lantai bangunan tanpa keterangan nama ruang, elevasi dan furniture.

Yang ditekankan pada denah pondasi ini adalah perletakan pondasi baik pondasi telapak / borepile, termasuk dinding pagar yang mengelilingi lahan, kolam, gazebo dan fasilitas lain.

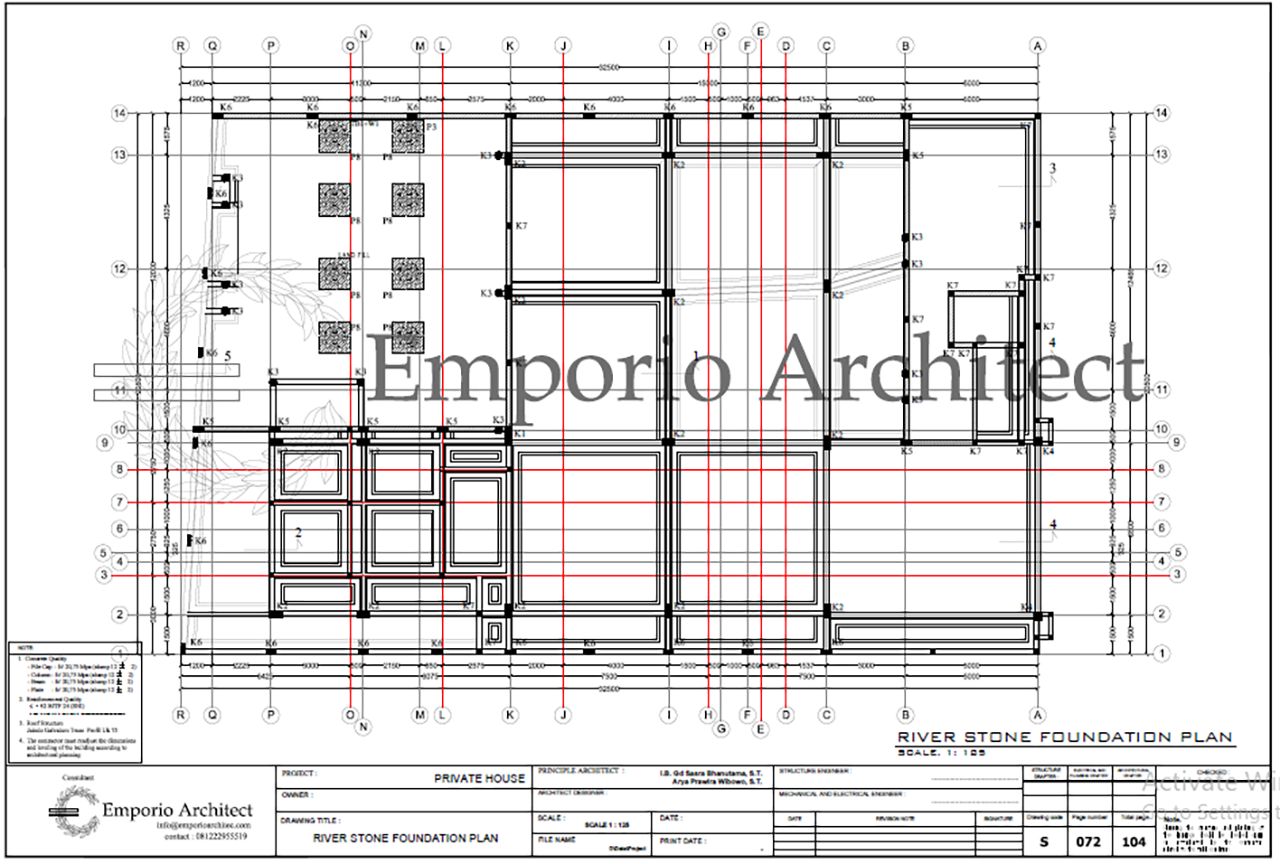

2. Denah Pondasi Batu Kali

denah pondasi batukali

Denah pondasi batu kali menunjukkan denah lantai bangunan tanpa keterangan nama ruang, elevasi dan furniture. Yang ditekankan pada denah pondasi ini adalah perletakan pondasi batu pada bangunan, dinding luar yang mengelilingi lahan, kolam, gazebo dan fasilitas lain.

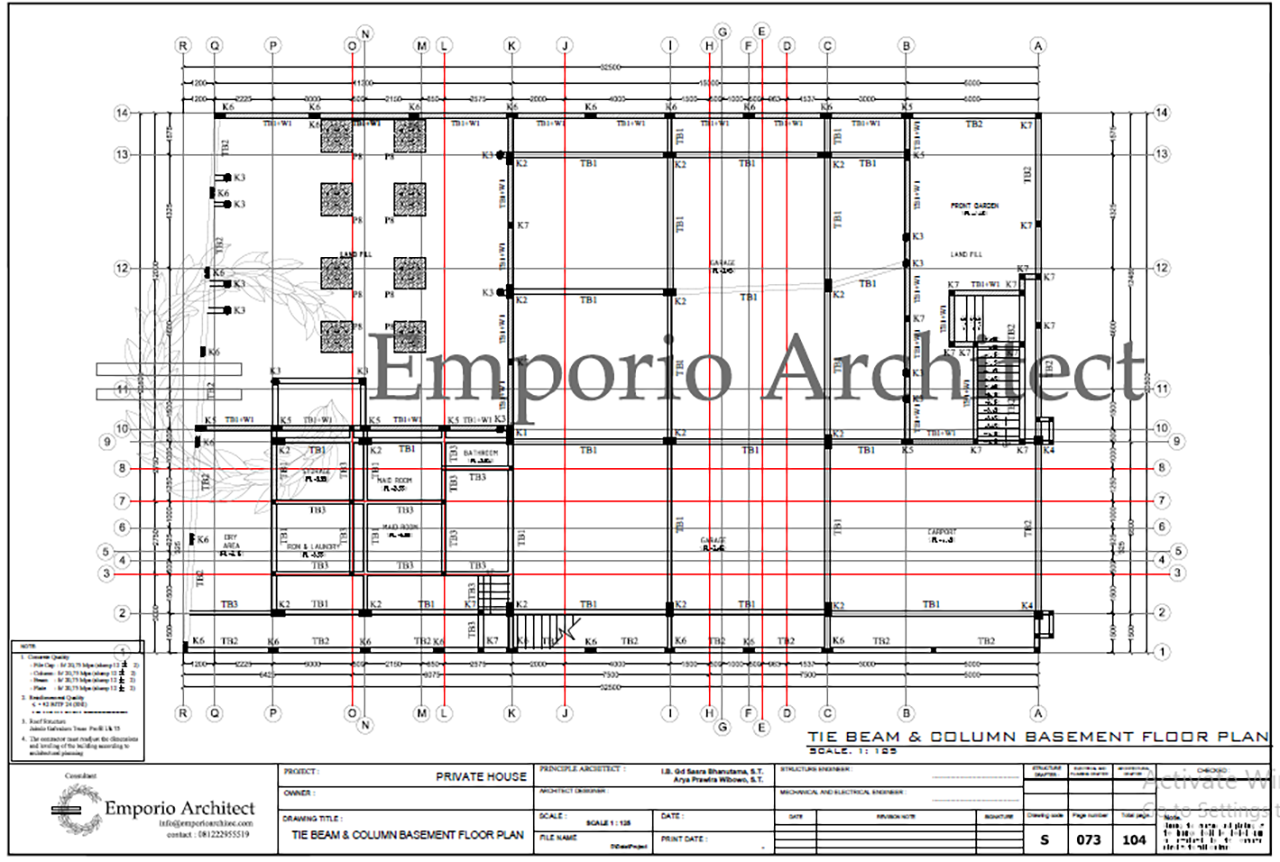

3. Denah Tie Beam dan Kolom Lantai Dasar

Denah Tie Beam dan Kolom Lantai Dasar

Denah Tie Beam dan Kolom menggambarkan denah tiap lantai rumah tanpa nama ruangan dan furniture yang dilengkapi perletakan tie beam dan kolom pada rumah. Gambar denah tie beam dan kolom ini umumnya sebanyak 1 lembar pada basement dan lantai dasar bangunan.

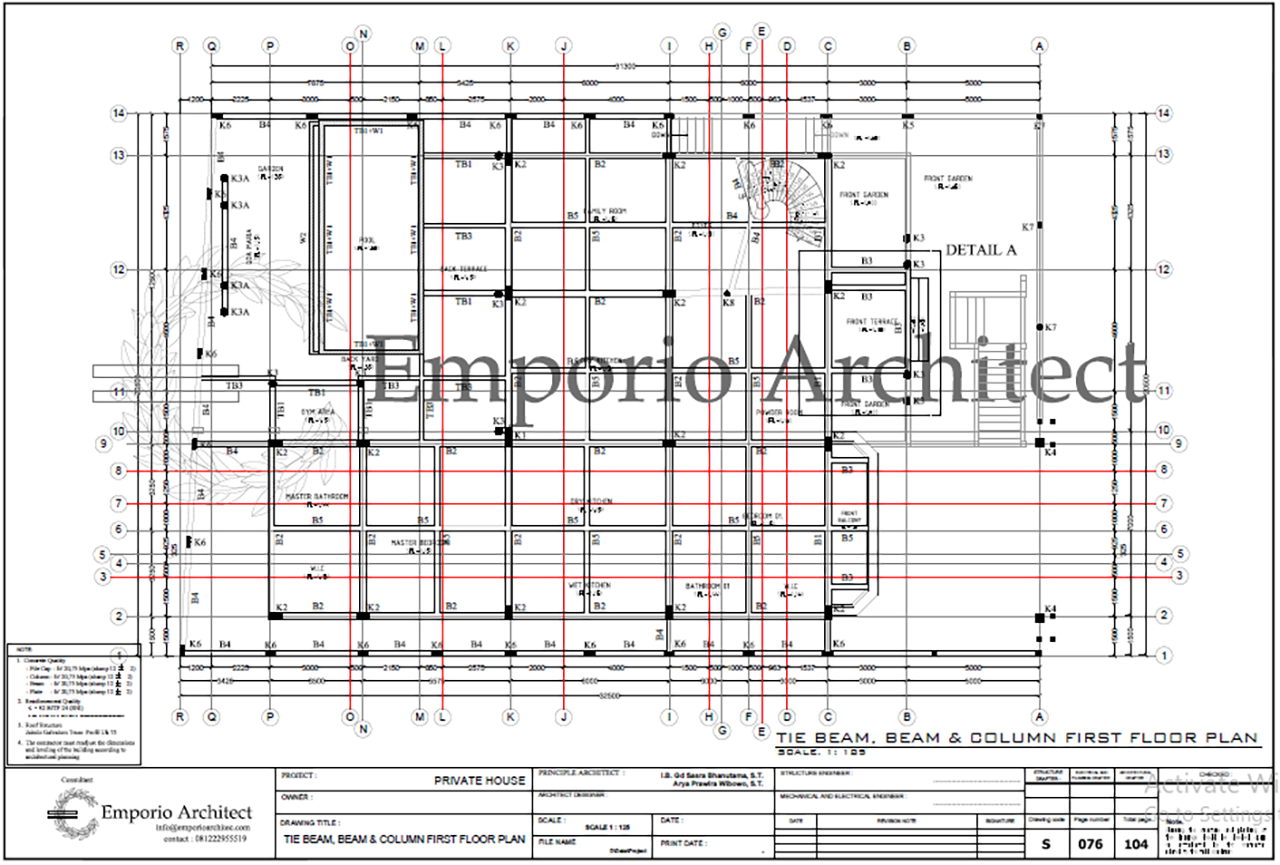

4. Denah Balok dan Kolom (Tiap Lantai)

Denah Balok dan Kolom (Tiap Lantai)

Denah Balok dan Kolom menggambarkan denah tiap lantai bangunan tanpa furniture yang dilengkapi dengan perletakan balok dan kolom pada bangunan. Gambar denah balok dan kolom ini umumnya jumlahnya sebanyak 1 lembar pada tiap lantai bangunan.

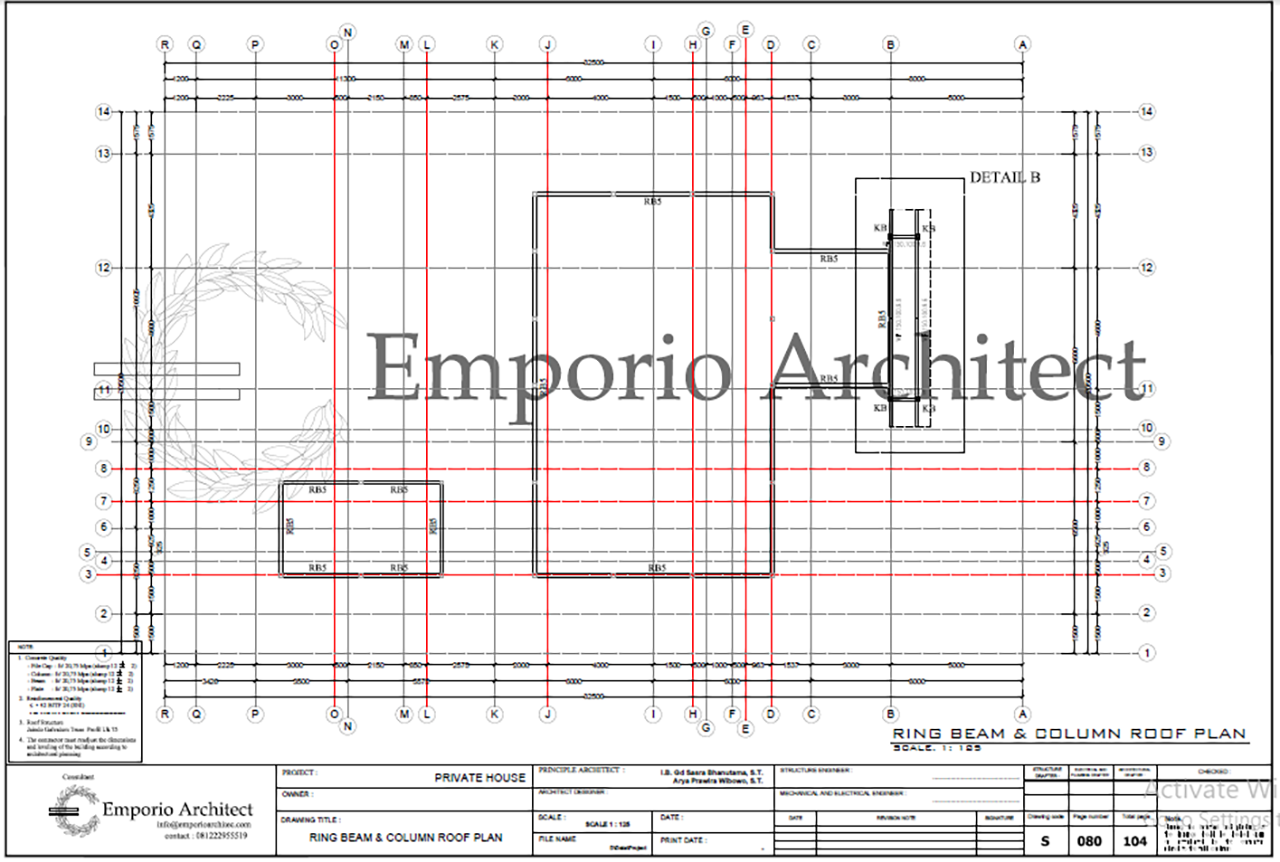

5. Denah Balok Atap atau Talang

denah balok atap dan talang

Gambar denah balok atap atau talang hampir mirip dengan gambar sebelumnya, dimana gambar ini menunjukkan perletakan balok pada atap bangunan beserta jenis dan ukurannya.

6. Denah Pembesian Pelat Lantai

denah pembesian pelat lantai

Denah pembesian pelat lantai menunjukkan denah slab/pelat lantai/plate reinforcement pada bangunan, berfungsi untuk menyalurkan beban menuju struktur utama bangunan.

Gambar denah pembesian pelat lantai ini menunjukkan perletakan pembesian pelat lantai, material yang digunakan hingga ukurannya dengan lebih jelas.

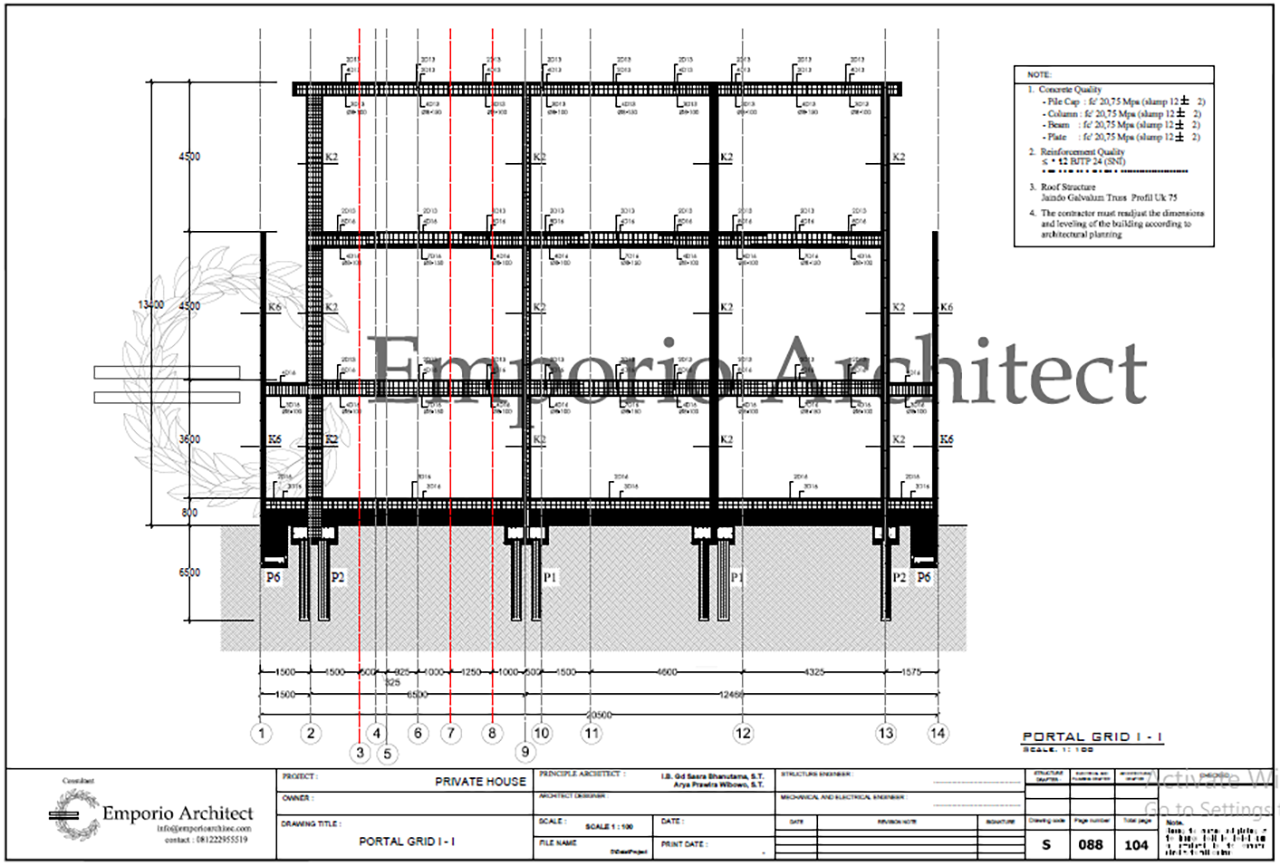

7. Portal Grid X (1 portal arah melintang)

portal x

Portal grid X menggambarkan struktur rangka utama bangunan yang menunjukkan tampilan potongan struktur rangka utama secara melintang. Gambar ini memperlihatkan bentuk rangka utama bangunan keseluruhan, bahan yang dipakai, elevasi dan lainnya dari pondasi hingga atap.

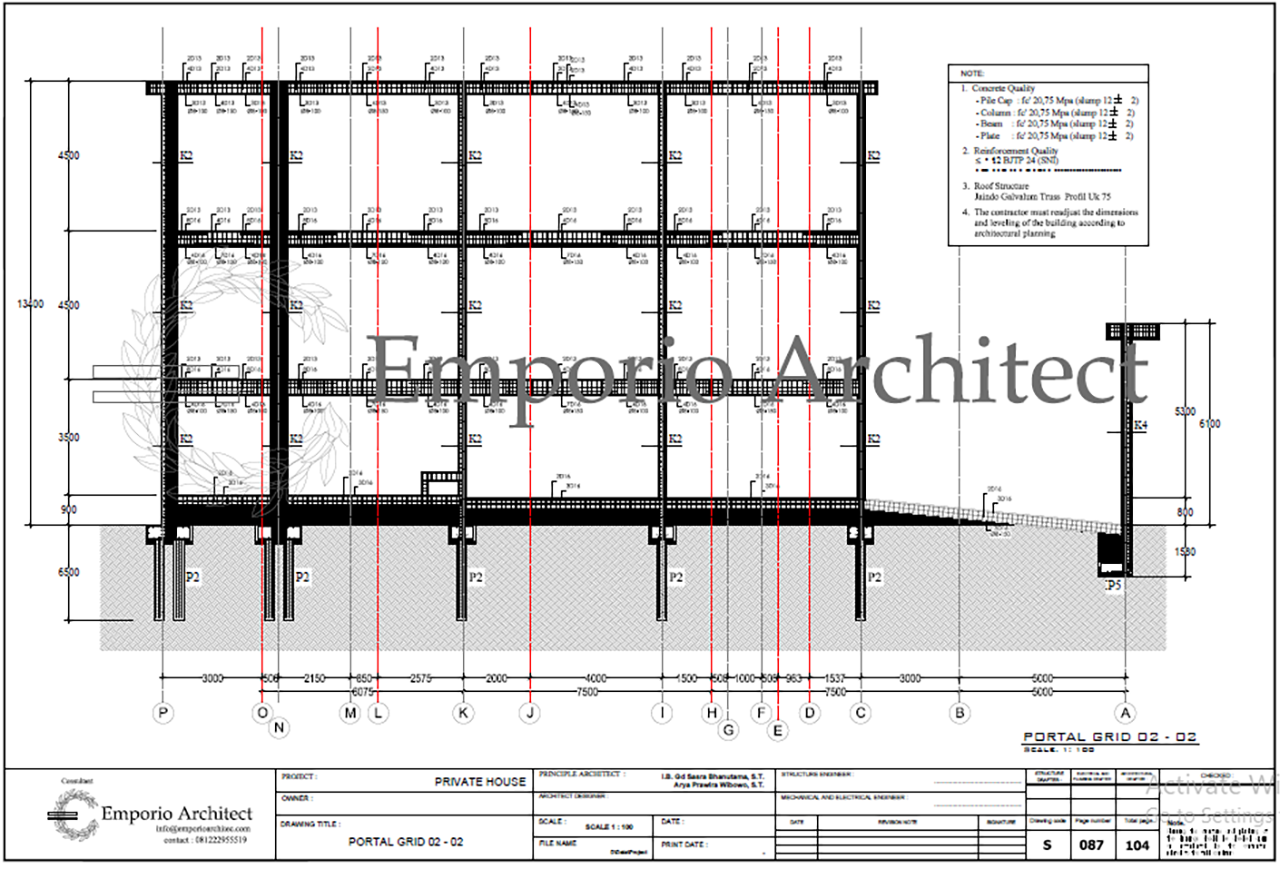

8. Portal Grid Y (1 portal arah memanjang)

portal grid y

Punya fungsi dan tampilan yang serupa dengan gambar portal grid X, bedanya portal grid Y menunjukkan tampilan potongan struktur rangka utama bangunan secara memanjang.

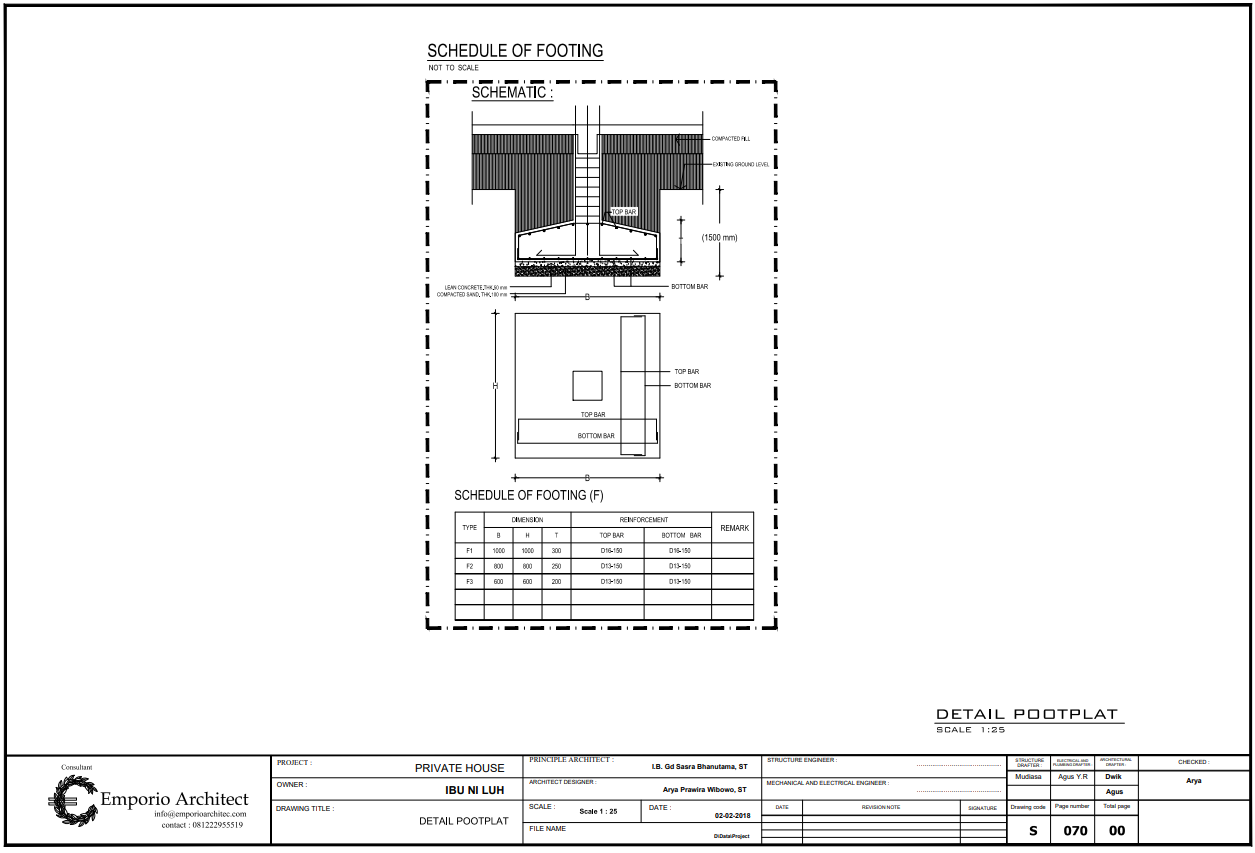

9. Detail Pondasi Telapak / Borepile

detail pondasi telapak

Tampil dalam skala yang lebih besar, gambar detail pondasi telapak/borepile menunjukkan bentuk, susunan, material yang digunakan hingga ukuran pondasi secara lebih jelas dan detail.

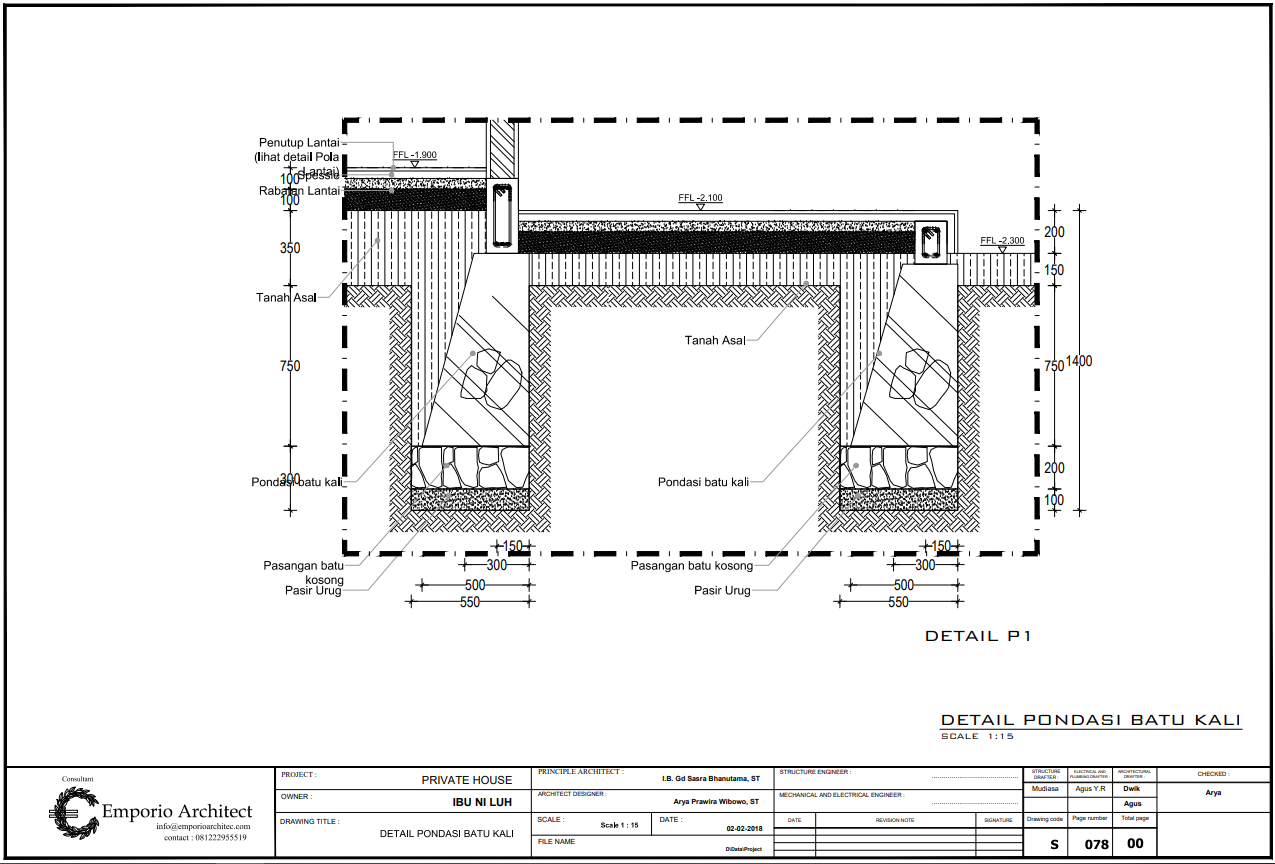

10. Detail Pondasi Batukali

detail pondasi batukali

Detail pondasi batu kali menunjukkan bagian/susunan pondasi batu kali pada bangunan, dimana skala gambar dibuat lebih besar agar gambar terlihat lebih jelas. Dari gambar ini, jenis material, susunan/lapisan hingga ukuran tiap bagian pondasi tampil lebih detail.

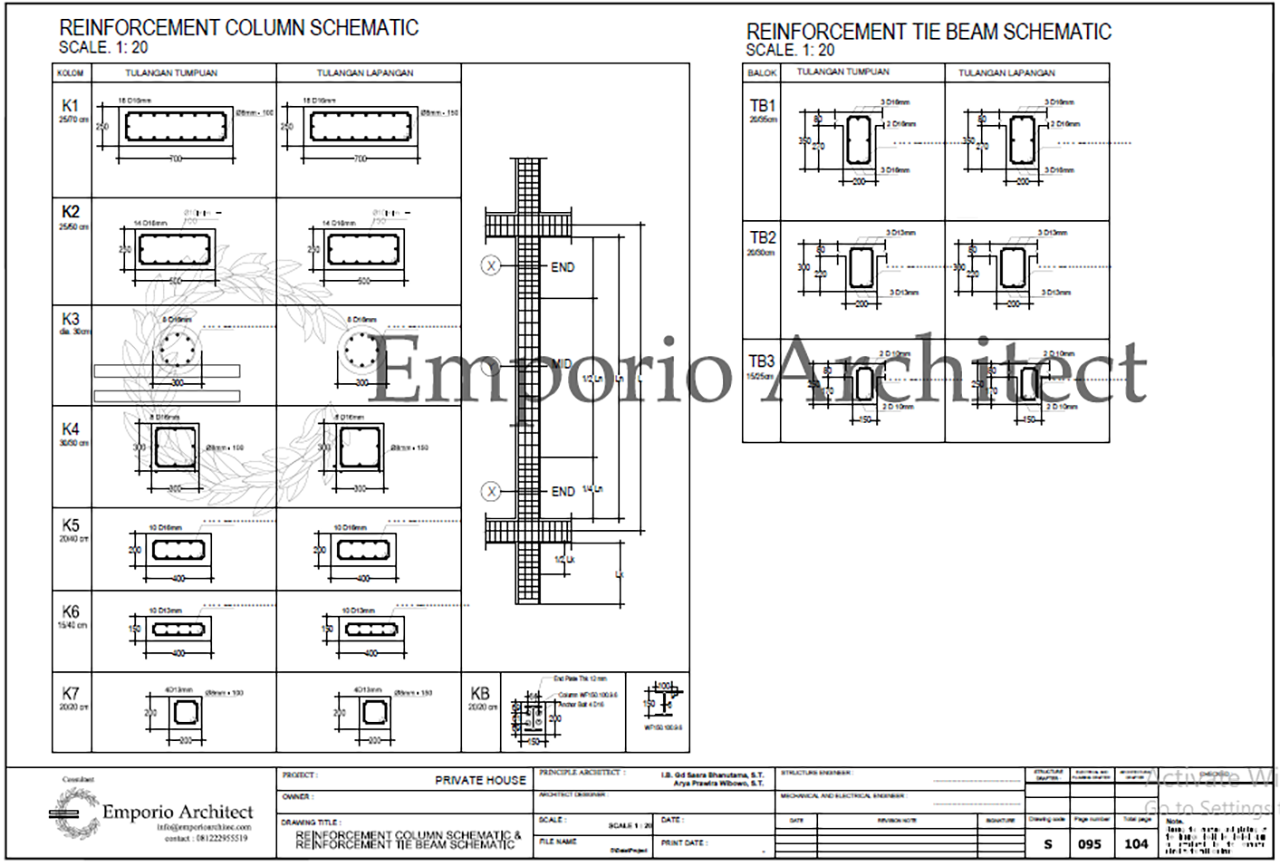

11. Detail Penulangan Kolom

detail penulangan kolom

Seperti namanya, gambar detail penulangan kolom menunjukkan tiap detail pembesian atau penulangan pada tiap kolom yang menyusun struktur rangka utama bangunan.

12. Detail Penulangan Tie Beam

detail penulangan tie beam

Hampir sama seperti sebelumnya, gambar detail penulangan Tie Beam menunjukkan tiap detail pembesian atau penulangan pada Tie Beam suatu bangunan. Umumnya pada buku gambar teknis terdapat 1 lembar detail penulangan sloof, kolom, tie beam, beam hingga ring beam yang menyusun struktur rangka utama bangunan.

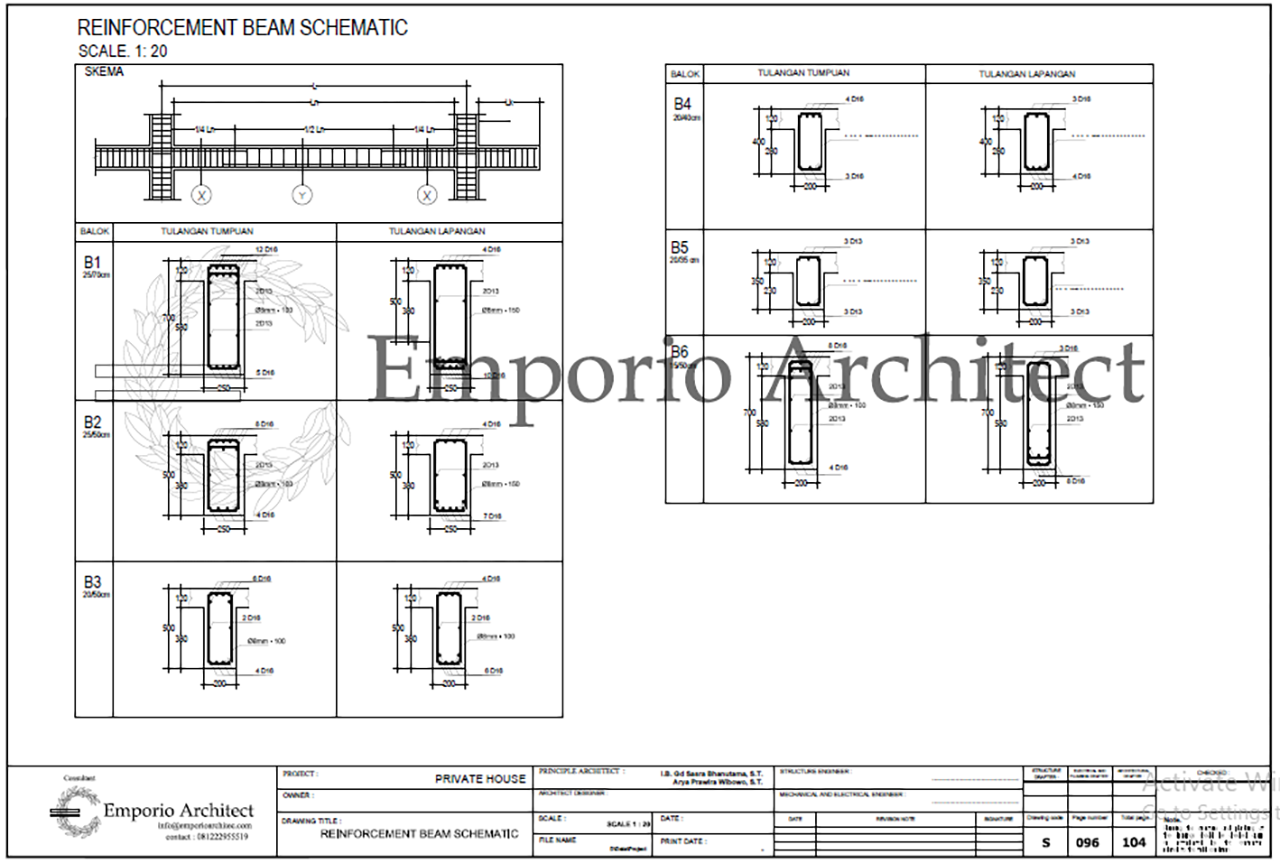

13. Detail Penulangan Balok

detail penulangan balok

Gambar detail penulangan balok menunjukkan tiap detail pembesian atau penulangan pada balok yang menyusun struktur rangka utama suatu bangunan.

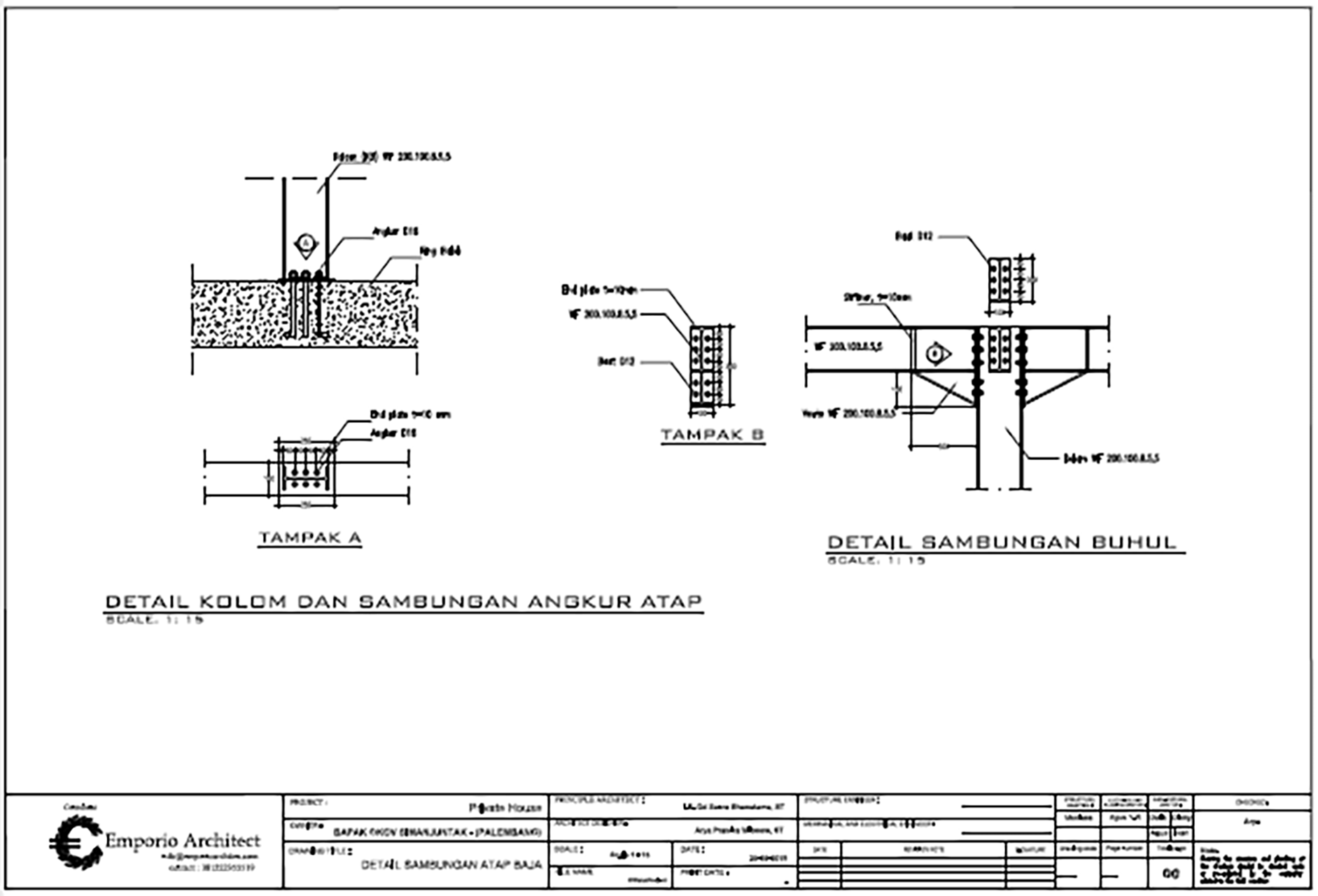

14. Detail Struktur Baja IWF (struktur atap baja ringan tidak di berikan / by vendor)

detail struktur baja

detail struktur baja

Gambar detail struktur baja IWF memperlihatkan bentuk, tampilan, keterangan, susunan hingga material yang digunakan pada struktur baja IWF suatu bangunan. Detail struktur baja IWF ini dibuat dalam skala yang lebih besar sehingga tiap bagiannya terlihat lebih jelas.

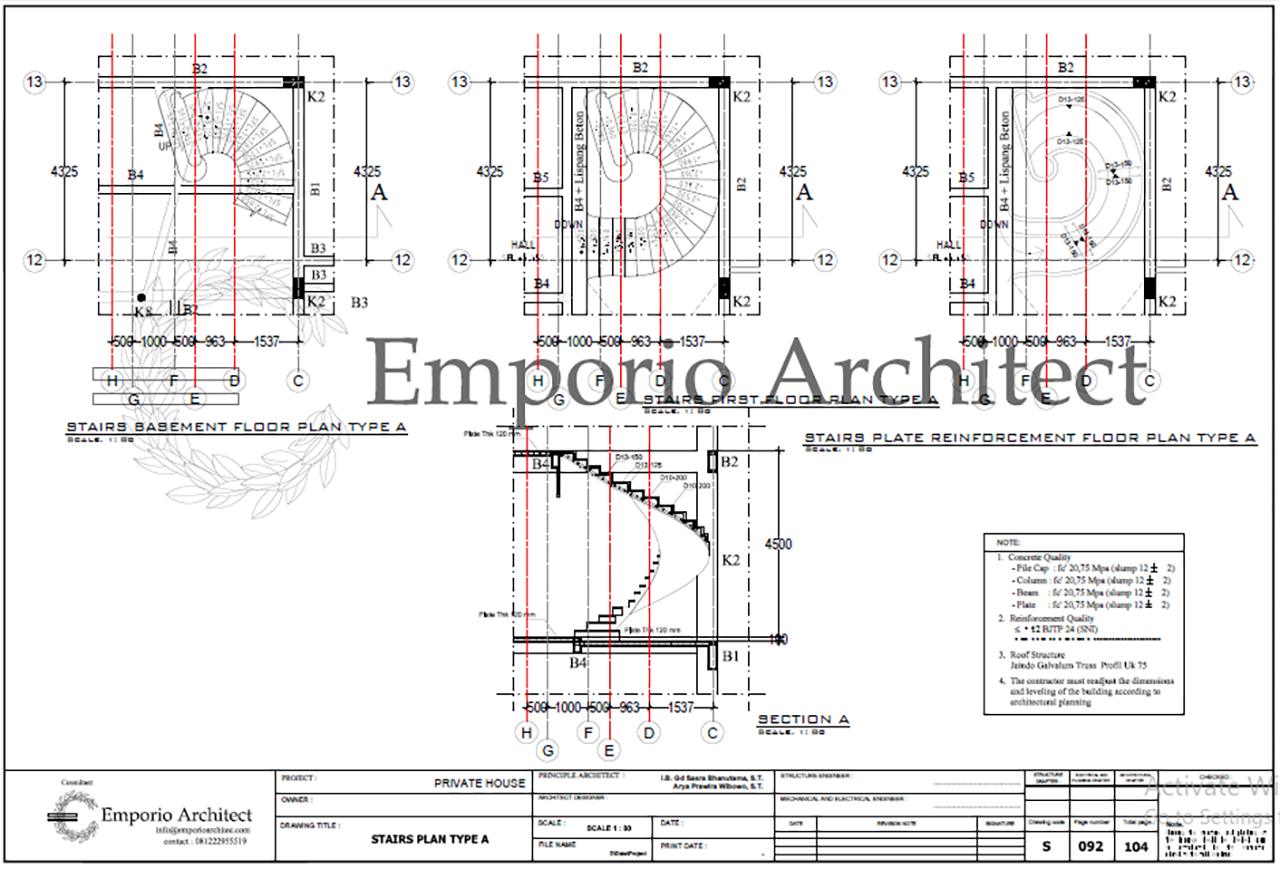

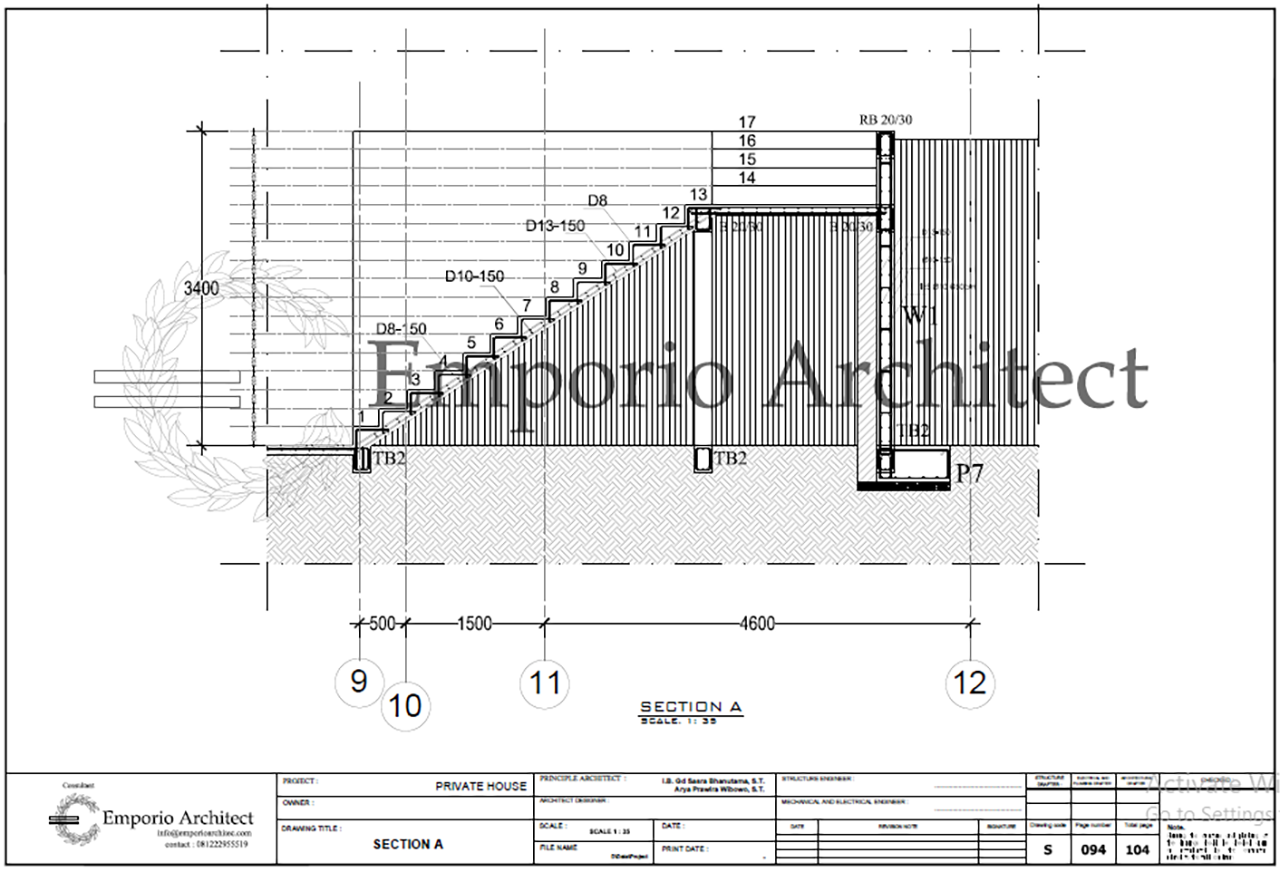

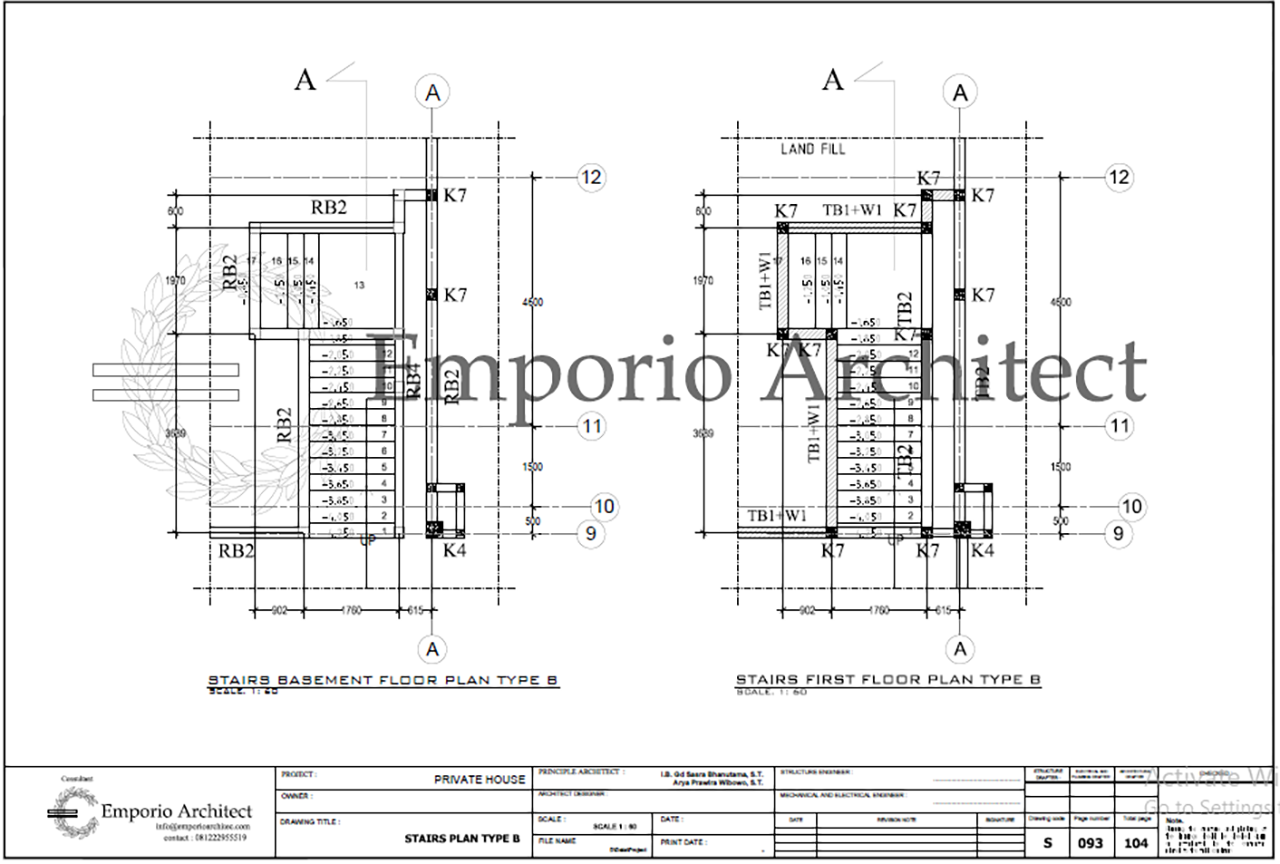

15. Denah, Potongan dan Pembesian Struktur Tangga

Denah, Potongan dan Pembesian Struktur Tangga

Denah, Potongan dan Pembesian Struktur Tangga

Denah, Potongan dan Pembesian Struktur Tangga

Gambar denah, potongan dan pembesian struktur tangga menunjukkan tampilan denah, potongan dan tiap detail pembesian semua struktur yang tangga pada bangunan, lengkap dengan ukuran, elevasi, susunan hingga material yang dipakai dalam versi yang lebih detail.

Umumnya pada tiap buku gambar kerja terdapat beberapa lembar gambar denah, potongan dan pembesian struktur tangga untuk tiap jenis tangga pada tiap lantai bangunan.

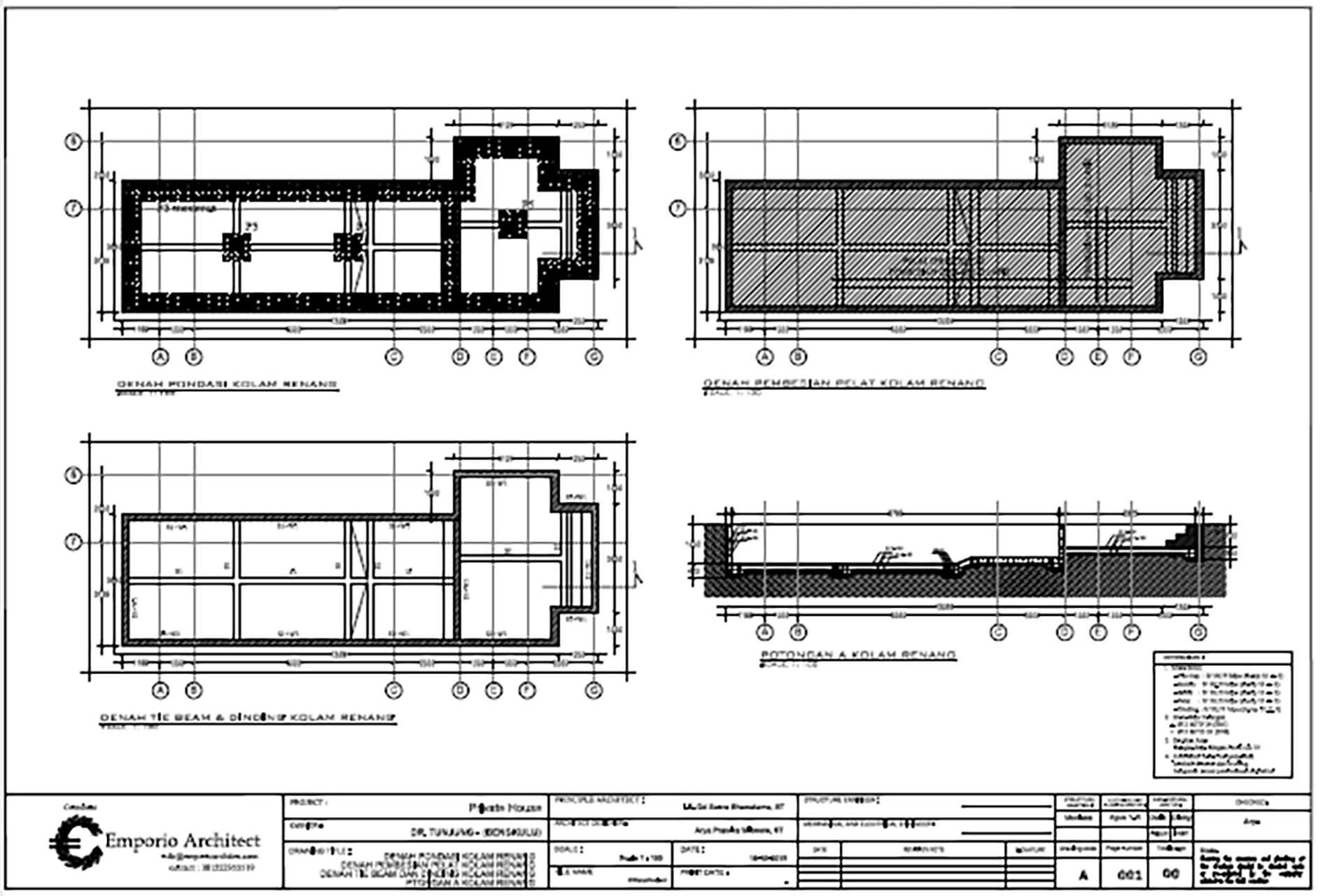

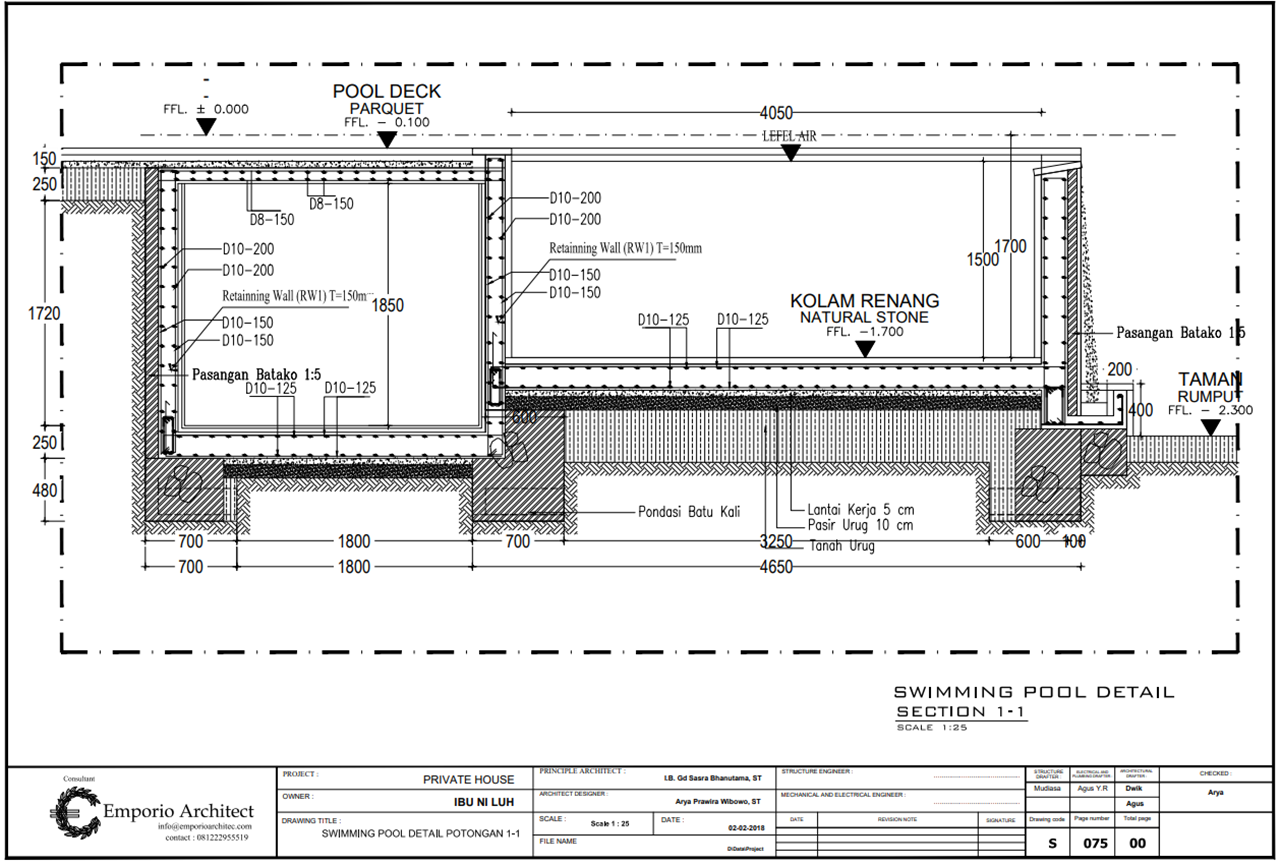

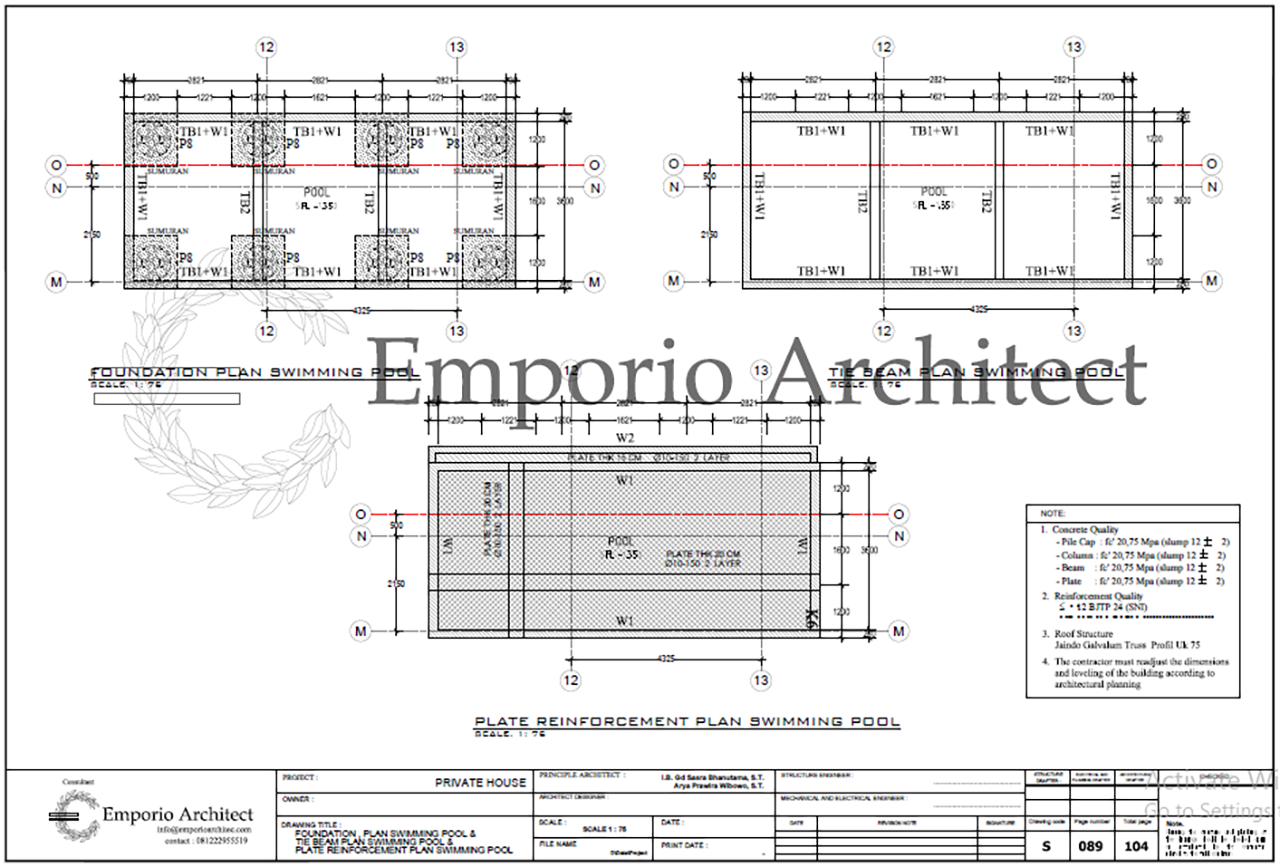

16. Denah, Potongan dan Pembesian Struktur Kolam Renang

Denah, Potongan dan Pembesian Struktur Kolam Renang

Denah, Potongan dan Pembesian Struktur Kolam Renang

Denah, Potongan dan Pembesian Struktur Kolam Renang

Gambar denah, potongan dan pembesian struktur kolam renang menunjukkan hal mendetail pada kolam mulai dari bentuk denah, tampilan potongan hingga pembesian struktur kolam renang secara lebih detail.

Dibuat dalam skala yang lebih besar, semua detail susunan, lapisan, ukuran, elevasi hingga bahan yang dipakai terlihat jelas dari pondasi, penulangan sampai ke permukaannya. Gambar ini dimasukkan pada buku gambar teknis bila pada terdapat kolam renang.

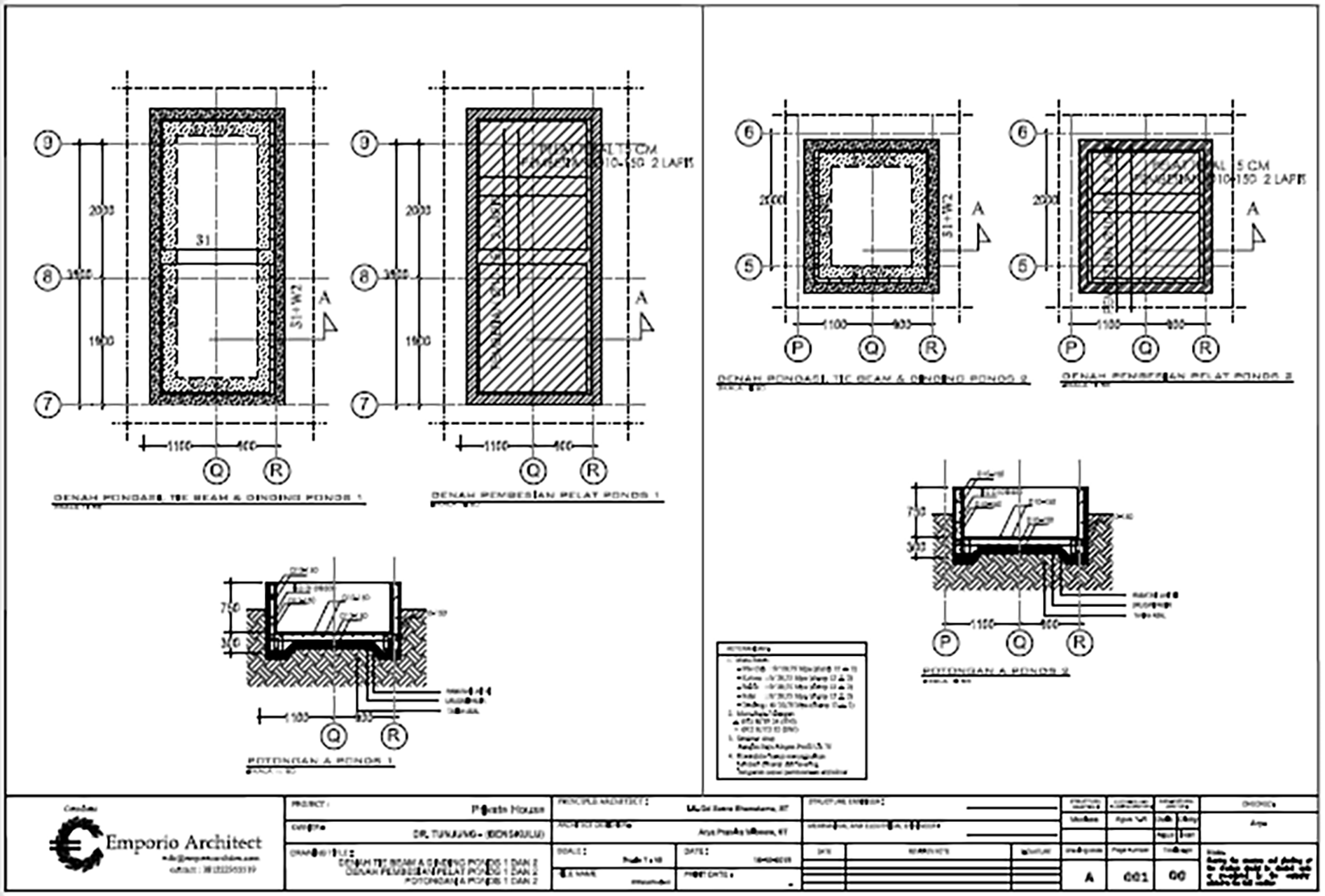

17. Denah, Potongan dan Pembesian Struktur Kolam Pond

Denah, Potongan dan Pembesian Struktur Kolam Ponds

Gambar denah, potongan dan pembesian struktur kolam (pond) menunjukkan semua bagian pond mulai dari bentuk denah, tampilan potongan hingga pembesiannya secara mendetail.

Semua detail susunan, lapisan, ukuran, elevasi hingga bahan yang dipakai pada kolam (pond) terlihat lebih jelas mulai dari pondasi, penulangan sampai permukaannya karena gambar dibuat dalam skala yang lebih besar.

Sama seperti sebelumnya, gambar denah, potongan dan pembesian struktur kolam (pond) ini juga dimasukkan pada buku gambar kerja bila pada project desain terdapat kolam (pond).

Demikian daftar gambar untuk perencanaan desain rumah yang umum terdapat pada buku gambar teknis beserta fungsinya masing-masing. Kini setelah mengetahui fungsi tiap gambar desain dan memahami pentingnya tiap gambar desain sebagai pedoman membangun rumah tinggal, Anda siap memulai proses desain bersama Emporio Architect untuk mewujudkan rumah idaman Anda!
